Использование интерактивного распознавания элементов с деталями ЭЭО

2-осевые элементы ЭЭО можно распознавать на основе кривых. 4-осевые элементы ЭЭО можно распознавать на основе поверхностей твердотельной модели или границ поверхности.

Распознавание элементов ЭЭО на основе поверхностей тел

1. Выберите вкладку Главная > панель Программирование детали > Элементы.
2. В мастере Новый элемент выберите 4-осевой тип элемента, Распознать элементы по модели и нажмите кнопку Далее.
3. Выберите Для поверхностей.
4. Выберите Скрыть горизонтальные поверхности и укажите значение угла, чтобы скрыть поверхности в пределах данного угла от горизонтали, что сделает проще выбор других поверхностей.
5. Нажмите Далее.
6. В графическом окне выберите поверхности, на основе которых требуется распознать элементы, и щелкните на странице Поверхности тела.
7. Для указания высоты элемента выберите Вручную и задайте верхнюю и нижнюю высоту элемента или выберите Автоматически, чтобы использовать высоту выбранных поверхностей в качестве высоты элемента.
8. Закройте мастер, чтобы создать элемент.

Распознавание элементов ЭЭО на основе границ поверхности

1. Выберите вкладку Главная > панель Программирование детали > Элементы.
2. В мастере Новый элемент выберите 4-осевой тип элемента, Распознать элементы по модели и нажмите кнопку Далее.
3. Выбор:
   • Выберите Для всех типов поверхностей для извлечения элементов из ограниченных поверхностей или из комбинации ограниченных и неограниченных поверхностей.
   • Выберите Для необрезанных поверхностей по направляющим для извлечения элементов из неограниченных поверхностей.
4. Выберите Скрыть горизонтальные поверхности и укажите значение угла, чтобы скрыть поверхности в пределах данного угла от горизонтали, что сделает проще выбор других поверхностей.
5. Нажмите Далее.

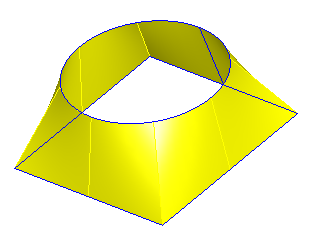

6. Кромки всех поверхностей по двум направляющим в модели отображаются синим цветом.



7. Нажмите Выбрать кривую .
8. Выберите кривые элемента по порядку.
9. Для изменения направления кривой на противоположное выберите ее в списке и щелкните .
10. Закройте мастер, чтобы создать элемент.

Распознавание элементов ЭЭО на основе кривых

1. Выберите вкладку Главная > панель Программирование детали > Элементы.
2. В мастере Новый элемент выберите 2-осевой тип элемента, Распознать элементы по модели и нажмите кнопку Далее.
3. Выберите в графическом окне геометрию, чтобы объединить ее в кривые, представляющие границы элемента.

   Для изменения режима объединения в кривую можно использовать панель Редактирование элемента/геометрии в нижней части экрана.

4. Закройте мастер, чтобы создать элемент.
