Autodesk® Inventor® Tolerance Analysis представляет собой встроенное в САПР программное обеспечение по одномерному расчету допусков, которое позволяет более точно определить влияние механической посадки и эксплуатационных характеристик с учетом совокупного варьирования размеров.

При одномерном наложении анализируемое расстояние и все размеры, причастные к варьированию расстояния, действуют в одном линейном направлении. Учитывается линейное варьирование поверхностей по обеим сторонам направления наложения. Угловое варьирование поверхностей относительно друг друга не учитывается. Иногда результат варьирования углов упускается из вида, поэтому нужно проверить расчет в одном измерении.

Обзорные сведения, этапы выполнения и информацию о рабочих процессах Tolerance Analysis см. в разделе Справка по Inventor Tolerance Analysis.

Войдите в учетную запись на портале Autodesk Account и установите последнюю версию Tolerance Analysis. Сведения об установке Tolerance Analysis и обеспечении актуальности ПО см. в разделе Справка по установке Tolerance Analysis.

Tolerance Analysis

Целью проектирования допусков является учет приемлемого варьирования каждой детали для определения того, выполняются ли технологические требования при сборке деталей.

Tolerance Analysis помогает выполнять следующие действия:

• обеспечивать лучшую посадку, устраняя потребность в сложных вычислениях вручную и использовании электронных таблиц;
• определять оптимальные допуски, снижая при этом производственные затраты;
• повышать качество и финишную обработку изделий.

Кроме того, Tolerance Analysis позволяет определить влияние затрат на варьирование размеров путем предоставления сведений, которые помогут:

• сократить количество проблем с допусками;

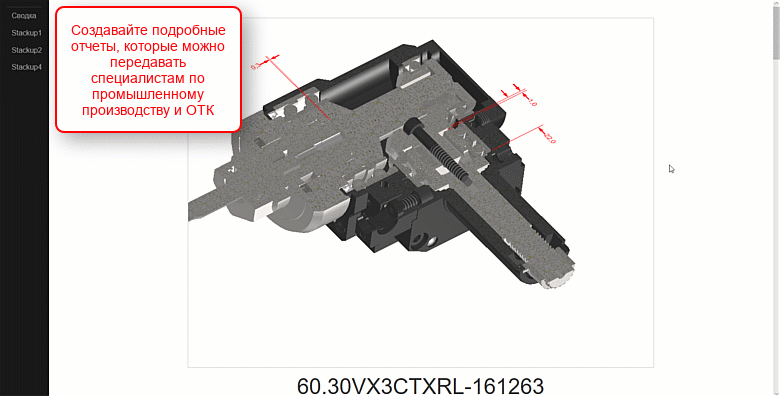

• сформировать полноценные сводные отчеты.

• Выберите нужный тип расчета:
  • Худший вариант
  • Квадратный корень из суммы квадратов (RSS)
  • Статистический
    • Cpk
    • Сигма
    • % выхода
    • Количество дефектов на миллион возможностей

С чего начать?

Программа Inventor Tolerance Analysis доступна по подписке на коллекцию Product Design & Manufacturing (PDMC) Collection.

Начните использование Inventor Tolerance Analysis, установив Tolerance Analysis в учетной записи на портале Autodesk Account. Затем узнайте больше о рабочих процессах Tolerance Analysis, выполнив первый расчет и поработав с интерактивным учебным пособием.

Дополнительную информацию об установке Tolerance Analysis, подписке на Product Design & Manufacturing Collection и создании сетевого развертывания см. в разделе Справка по установке Tolerance Analysis.

Когда следует использовать Tolerance Analysis

Допуски для промышленного производства оказывают значительное влияние на себестоимость и качество. Используйте Tolerance Analysis после добавления 3D-аннотаций и элементов допуска в модель Inventor, чтобы создать наложение и сформировать интерактивный обзор результатов наложения.

Дополнительные сведения о конкретных рабочих процессах Tolerance Analysis см. в следующих разделах справки по Inventor Tolerance Analysis:

• Tolerance Analysis
• Определение параметров расчета допусков
• Определение наложений допусков
• Обнаружение 3D-эффектов
• Редактирование наложений допусков
• Работа с панелями подробностей и сводок
• Формирование отчетов и импорт экспортированных данных

Целью оптимизации допусков является экономически выгодное проектирование для промышленного производства.

Tolerance Analysis позволяет выявлять потенциальные производственные проблемы. Используйте двунаправленную ассоциативность между допусками модели и расчетом допусков для уточнения допусков и выполнения нескольких итераций расчета с целью обеспечения требуемого качества и снижения затрат.
