Усовершенствования деталей

В эту версию добавлены новые рабочие процессы, позволяющие повысить производительность.

Сопряжения

Функция «Сопряжение» перенесена на панель свойств и разделена на три команды: «Сопряжение», «Сопряжение граней» и «Полное круговое сопряжение». Сопряжения из предыдущих версий переносятся в соответствующий тип. Имена сопряжений из предыдущих версий не изменяются при переносе.

• Сопряжение


  Дополнительные сведения см. в разделе Создание сопряжений ребер.

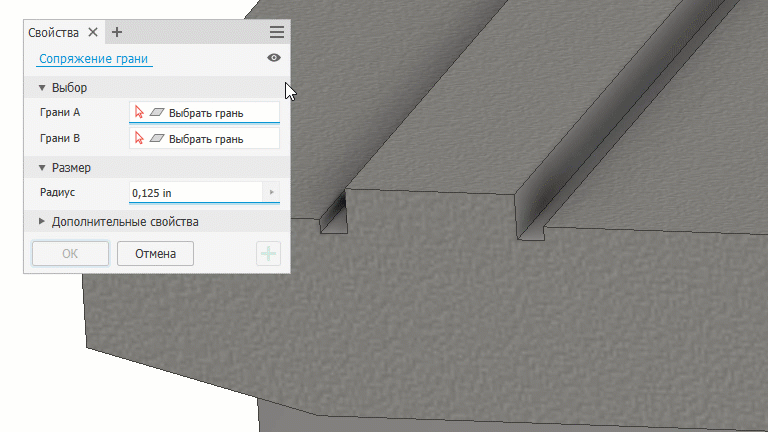

• Сопряжение граней
  Добавление элемента сопряжения между двумя несмежными гранями одного твердого тела. Если имеются смежные элементы, они завершаются и заполняются для создания сопряжения.



  Дополнительные сведения см. в разделе Создание сопряжений граней.

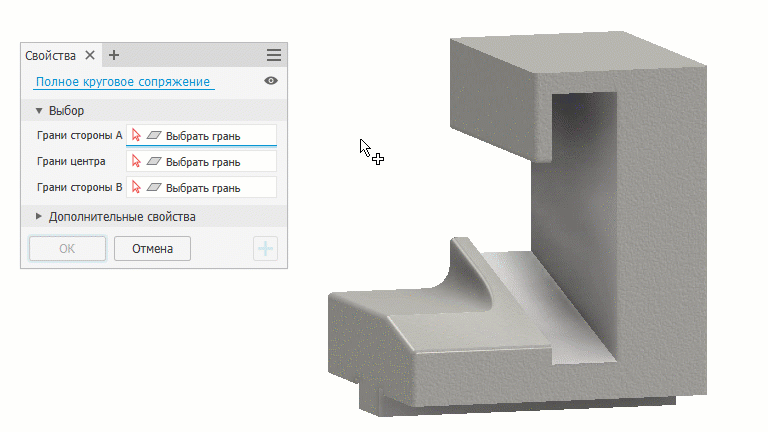

• Полное круговое сопряжение

  Добавление элемента сопряжения, расположенного по касательной к выбранным граням или наборам граней.



Дополнительные сведения см. в разделе Создание полных круговых сопряжений.

Сопряжения из предыдущих версий

При редактировании компонента из предыдущей версии элементы сопряжения не изменяются до тех пор, пока не будет отредактировано сопряжение. Таким образом, узлы сопряжений в обозревателе отображаются так же, как и раньше, пока не будет отредактировано сопряжение. При нажатии кнопки «ОК» узел обозревателя обновляется.

Размеры элемента

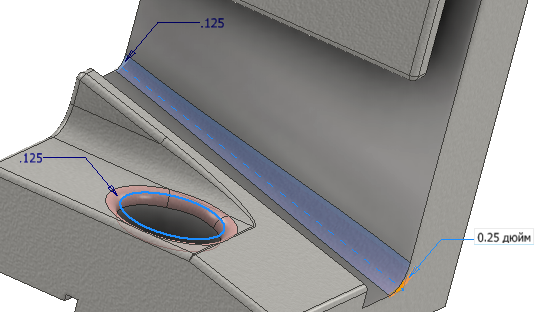

Размеры элемента обновляются для отображения удлиненных линий выноски. Это позволяет просмотреть элемент и его влияние на модель как во время, так и после создания. При открытии деталей в Inventor размеры из предыдущих версий обновляются.

Выдавливание

Режим поверхности

Панель свойств выдавливания была обновлена: теперь команда «Режим поверхности» лучше видна на панели. По умолчанию используется тип выдавливания «Твердое тело». Включите режим поверхности для выдавливания поверхностей. Для выдавливания твердых тел режим поверхности необходимо отключить. Настройка режима поверхности сохраняется в наборе параметров.

Дополнительные сведения см. в разделе Создание элементов выдавливания.
