Улучшен рабочий процесс «Тонированный вид».
Поддерживается создание тонированного вида для ссылочных деталей

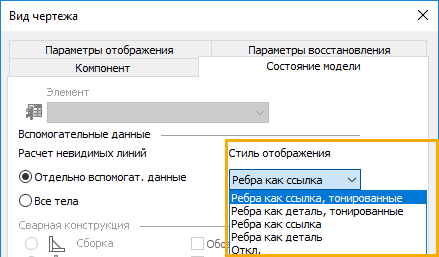

Усовершенствованное диалоговое окно «Вид чертежа» поддерживает создание тонированных видов для ссылочных деталей. Раздел параметров «Стиль линий» переименован в «Стиль отображения» и обновлен следующим образом.
- Добавлены два новых параметра для создания тонированных видов ссылочных деталей.
- Ребра как ссылка, тонированные
- Ребра как деталь, тонированные
Эти новые параметры тонирования доступны только при размещении базового вида, проекционного вида или сечения, содержащих ссылочные детали.
- Переименованы два параметра, доступные ранее в разделе «Стиль линий».
- Параметр Как ссылочные детали переименован в Ребра как ссылка.
- Параметр Как детали переименован в Ребра как детали.
Дополнительные сведения о видах чертежа см. в разделе Справка по диалоговому окну «Вид чертежа».
