В среду работы с деталями внесены различные усовершенствования, повышающие производительность.
Панорамирование и масштабирование при использовании команды «Повернуть под углом»
Все элементы управления командами просмотра (видовой куб, панорамирование, масштабирование, просмотр и т. д.) теперь доступны, когда выбрана команда «Повернуть под углом».

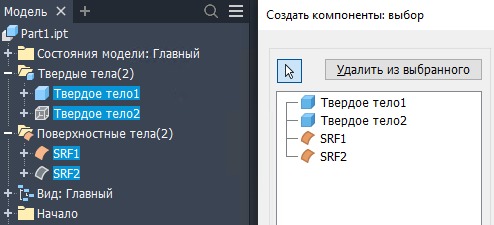

Выбор поверхностных тел при выполнении операции создания компонентов
Теперь при использовании команды «Создать компоненты» можно выбирать поверхностные тела. Поверхностные тела можно выбрать в браузере или в графическом окне.

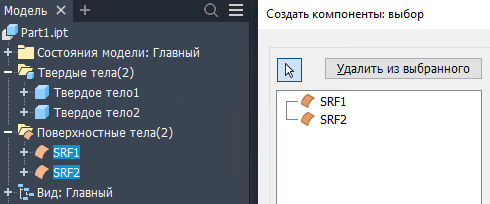

Выбор невидимых тел при выполнении операции создания компонентов
При использовании команды «Создать компоненты» теперь можно также выбирать невидимые тела.
При отсутствии эскизов команда «Эскиз» запускается автоматически при выборе команды «Грань листового металла»
Если эскиз требуется или отсутствует при запуске команды «Грань листового металла», автоматически запускается команда «Создать эскиз», после чего создается новый эскиз. После создания эскиза можно продолжить работу с командой «Грань».

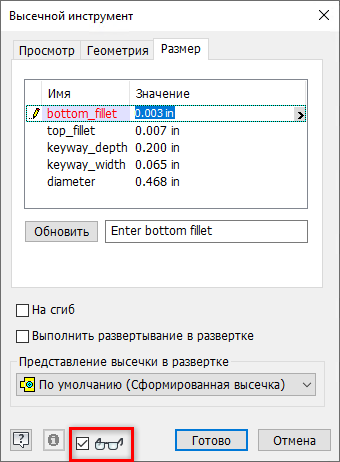

Улучшенный предварительный просмотр высечного инструмента
Теперь для расчета предварительного просмотра можно использовать новый элемент управления «Просмотр» в диалоговом окне «Высечной инструмент». Вид обновляется при отмене выбора точек или изменении значений, например
Кроме того, улучшена работа инструмента высечки за счет применения оптимизированного метода расчета.
Переименование тела при создании элемента
При создании или редактировании определенных элементов теперь можно переименовать тело на панели «Свойства». Этот параметр доступен, если выбран тип «Новое тело» или «Поверхность» при создании следующих элементов: выдавливание, вращение, сдвиг, пружина и утолщение.
Изменение порядка эскизных блоков в обозревателе
Теперь можно менять порядок эскизных блоков в обозревателе. Можно выбрать сразу несколько эскизных блоков и изменить их порядок. Менять порядок можно только для дочерних элементов первого уровня.
