Внесено множество улучшений, повышающих производительность. Они коснулись именования файлов, нового фильтра по категориям, возможностей редактирования и т. д.
Панели свойств
панели «Профиль» преобразованы в панели свойств.
Вставить профиль
Дополнительные сведения см. в разделе Создание базовых структурных рам.
-
Изменить
Подробную информацию см. в разделе Изменение базовых элементов рамы.
Угловой стык
Прим.: Команда Обрезка по профилю переименована в Угловое соединение, и теперь результаты операции соответствуют имени команды.
Обрезать/удлинить по грани
Подробную информацию см. в разделе Изменение или применение форм линий разрывов к рамам.
Повторное использование
Изменить элемент повторного использования
Подробную информацию см. в разделе Повторное использование и изменение элемента повторного использования.
Данные профиля
Подробную информацию см. в разделе Данные профиля.
Новая настройка представления

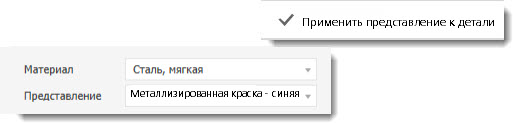

В меню дополнительных параметров для команд «Вставить», «Изменить», «Повторное использование» и «Изменить элемент повторного использования» добавлен параметр Применить представление к детали. Он позволяет назначать деталям профиля тот же цвет, что и сборке. Ранее цвет представления сборки не применялся к деталям профиля.
Усовершенствование функции повторного использования

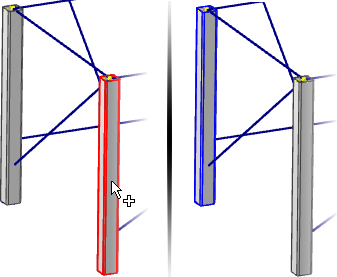

Ранее для выбора повторно используемого элемента нужно было выбирать его исходный элемент. В этой версии можно выбирать повторно используемый элемент для выбора элемента-источника.
Новые элементы управления видами и масштабированием
Вид задается перпендикулярно манипуляторам профиля.
Масштабирование до манипуляторов профилей.
Возвращение к исходному виду.
Команда «Надрез»

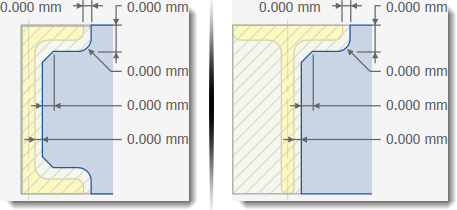

Команда «Надрез» включает два дополнительных пользовательских профиля: пользовательский шаблон C и пользовательский шаблон T.
Подробную информацию см. в разделе Изменение или применение форм линий разрывов к рамам.
Вставка и изменение

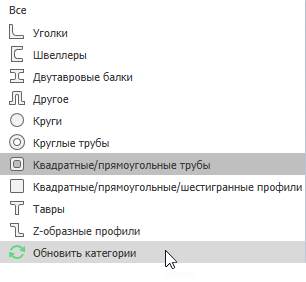

Раскрывающийся список «Категории» включает новый пункт «Обновить категории», который позволяет обновить список и добавить в него пользовательские записи библиотеки с правами чтения/записи.

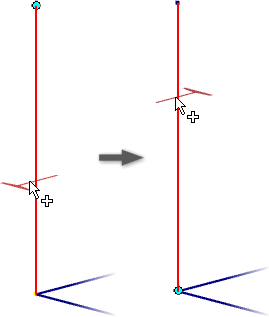

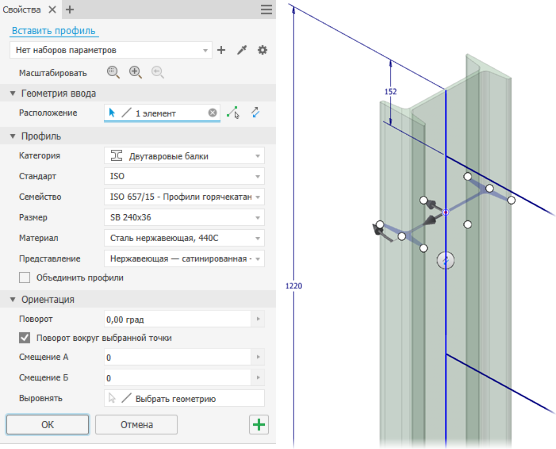

Команда «Вставить» теперь поддерживает предварительный просмотр формы элемента и позволяет отобразить начало координат при выделении геометрии эскиза. Прежде чем щелкнуть кнопкой мыши, можно изменить положение начала координат и ориентацию профиля, переместив курсор вдоль эскиза размещения.
Дополнительные сведения см. в разделе Создание базовых структурных рам.
Подробную информацию см. в разделе Изменение базовых элементов рамы.
Обрезка и удлинение до кривой

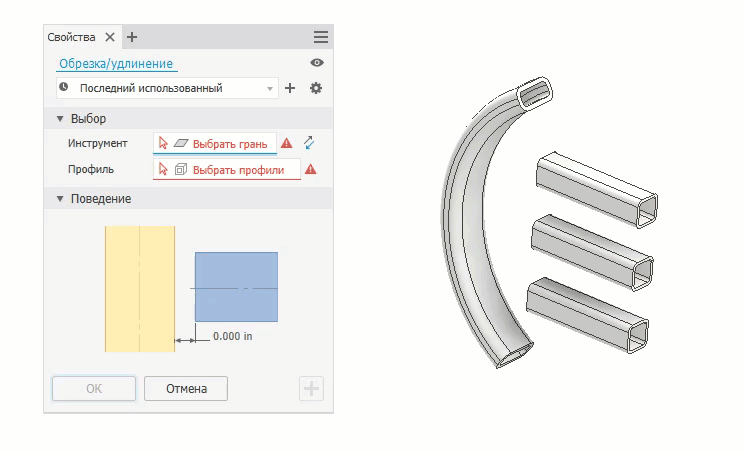

Команда «Обрезка/удлинение» теперь поддерживает выбор криволинейной грани для определения инструмента.
Подробную информацию см. в разделе Изменение или применение форм линий разрывов к рамам.
Усовершенствования окна именования файлов по умолчанию
В целях повышения производительности были дополнены и улучшены функции диалогового окна «Параметры приложения» «Файл» «Именование файлов по умолчанию».
В работу вкладки «Генератор рам» внесены следующие усовершенствования.
- Модернизирован внешний вид диалогового окна.
- Для упрощения навигации порядок отображения компонентов приведен в соответствие со структурой обозревателя.
- Порядок отображения компонентов изменен в связи с добавлением дополнительных функций.

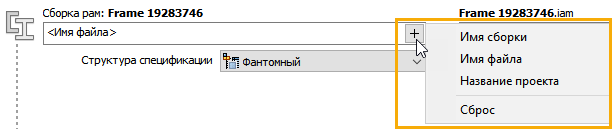

- Раздел Добавить атрибуты заменен на кнопку
, а доступ к нему осуществляется, как показано ниже.
- Добавлен раскрывающийся список со структурами спецификаций по умолчанию для сборок.
- Параметры расположения файла дополнены и теперь включают «Путь сборки», «Рабочее пространство» и «Пользовательский путь».
- Добавлен флажок для управления единицами измерения по умолчанию. Снимите флажок «Использовать единицы сборки», чтобы использовать единицы шаблона, либо установите его, чтобы использовать единицы сборки.
Дополнительные сведения см. в разделе Адаптация имен файлов и структуры папок генератора рам.
