Усовершенствования эскиза

Ознакомьтесь с последними усовершенствованиями среды «Эскиз».

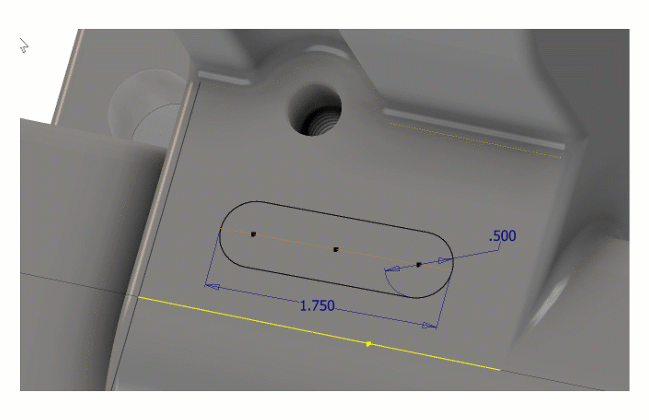

Теперь можно применять расстояния и угловые размеры по трем точкам к средним точкам эскизных линий, дуг и ребер деталей в эскизах деталей, сборок и чертежей.

Дополнительные сведения см. в разделе Работа с эскизными размерами.

Обмен идеями по Inventor®

Редактирование эскиза и предоставление к нему общего доступа из размера эскиза

Теперь можно редактировать эскиз или предоставлять к нему общий доступ из выбранного размера эскиза в деталях и сборках. После выбора размера в меню компонента для деталей и сборок активируется параметр «Редактировать эскиз». Параметр «Общий доступ к эскизу» доступен только для деталей. Поддерживаются следующие размеры 2D-эскиза: размер смещения, расстояния между двумя точками, длины касательной, угла между двумя отрезками, угла по трем точкам, а также диаметральный и радиальный размеры.
