Усовершенствования в iLogic

Сведения об усовершенствованиях в iLogic.

Поддержка iLogic для состояния модели

В iLogic добавлена расширенная поддержка рабочих процессов состояния модели.

• Поддержка ThisDoc.Document для состояния модели. В экземпляре компонента документа состояния модели существующее свойство ThisDoc.Document возвращает документ элемента.
  • Для свойства ThisDoc.Document добавлена расширенная поддержка возврата документа элемента при использовании в экземпляре компонента документа состояния модели.
  • Новое свойство ThisDoc.FactoryDocument возвращает документ Factory при использовании в документе верхнего уровня или компоненте сборки. В документе экземпляра компонента это свойство возвращает связанный документ Factory. В документе верхнего уровня это свойство возвращает тот же объект, что и свойство ThisDoc.Document.
  • В чертеже новое свойство ThisDrawing.ModelFactoryDocument возвращает документ Factory для первого вида модели (или не возвращает ничего, если вид модели отсутствует).
  • В виде чертежа новое свойство ICadDrawingView.ModelFactoryDocument возвращает документ Factory для этого вида (или не возвращает ничего, если это не вид модели).

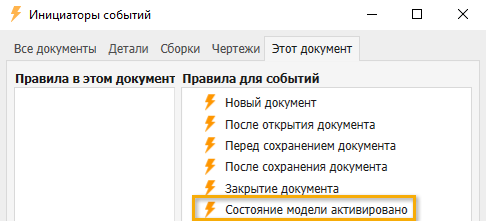

• В диалоговом окне «Инициаторы событий» доступно новое событие «Состояние модели активировано». Этот инициатор срабатывает при активации состояния модели. Он используется для выполнения правила в документе, в котором произошло событие.



• Новая функция позволяет добавить компонент в заданное состояние модели.

  Для объекта Components (интерфейс IManagedComponents) теперь доступна новая функция AddWithModelState. Она позволяет добавить управляемый экземпляр детали или узла.

  Прим.: При сохранении текущего состояния существующего компонента, к которому относится состояние модели, создается код, который включает AddWithModelState.
• Контекстное редактирование и состояния модели в iLogic.

  Существуют некоторые ограничения по использованию правил iLogic при контекстном редактировании компонента состояния модели. В состоянии модели, когда для файла элемента компонента выполняется контекстное редактирование в сборке:

  • Правила можно редактировать, выполнять и подавлять.
  • Нельзя добавлять или удалять правила.

  Для компонентов, которые не являются компонентами состояний моделей, поддержка контекстного редактирования не изменена. Правило iLogic можно добавить:

  • Из документа верхнего уровня.
  • На уровне вспомогательного компонента в среде контекстного редактирования.
• Инструкции по изменению параметра экземпляра с использованием состояния модели.

  Следуйте инструкциям в разделе Изменение параметра экземпляра в состоянии модели.

Дополнительные сведения о состояниях моделей см. в разделе Состояния модели.

Поддержка iLogic для свойств экземпляра

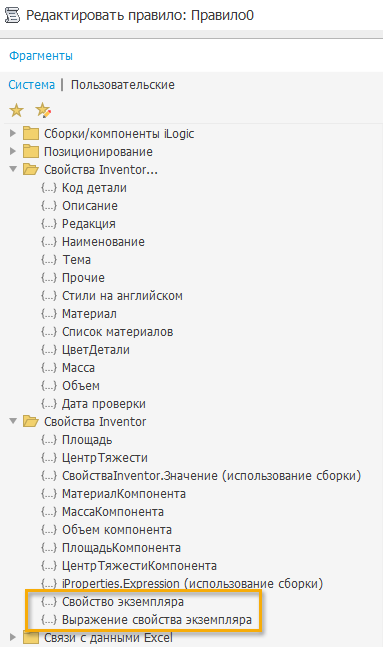

Используйте новые фрагменты свойств экземпляра для чтения и создания свойств экземпляра.

Сведения о фрагментах в iLogic см. в разделе Фрагменты кода в iLogic.

Поддержка iLogic для события изменения пользовательских параметров

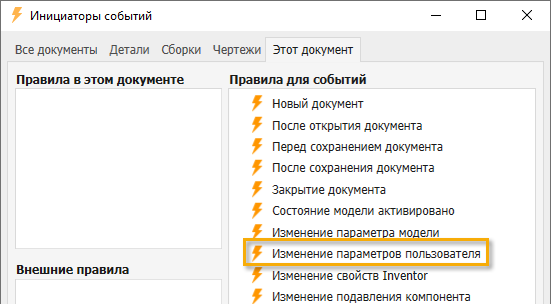

В диалоговом окне «Инициаторы событий» доступно новое событие Изменение параметров пользователя. Это событие запускается при изменении значения пользовательского параметра.

Прим.: Добавление или удаление параметра не запускает это событие.

Сведения об инициаторах в iLogic см. в разделе Работа с инициаторами событий в iLogic.

Усовершенствования в развертывании iLogic

Теперь можно создать развертывание, которое содержит адаптированные параметры, заданные в диалоговом окне «Конфигурация iLogic».

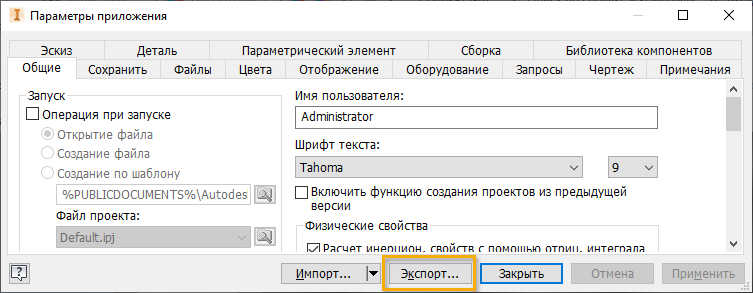

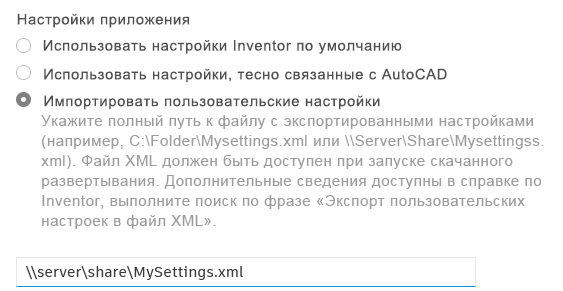

В диалоговом окне «Параметры приложения» нажмите «Экспорт». При экспорте текущие параметры приложения и настройки, заданные в диалоговом окне «Конфигурация iLogic», сохраняются в файл XML.	При создании развертывания выберите «Импортировать пользовательские настройки» и введите путь к экспортируемому файлу XML.
