Параметры вида чертежа

Добавлены параметры именованного вида, которые позволяют извлекать вид камеры и 3D-аннотации.

Новые параметры вида чертежа

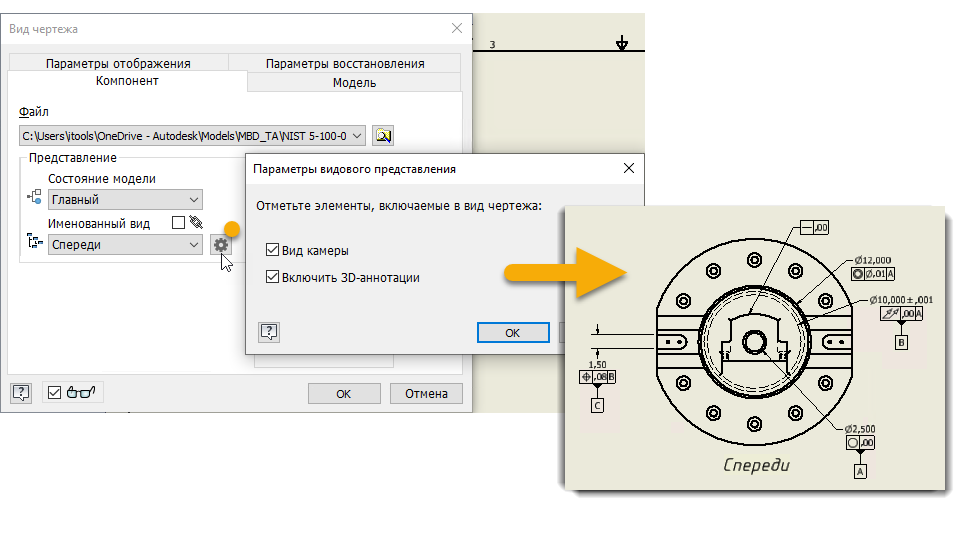

При создании базового вида выберите «Параметры вида», чтобы включить сохраненный вид камеры и 3D-аннотации.

Для извлечения 3D-аннотаций для проекционных видов дважды щелкните вид, чтобы активировать режим редактирования вида, а затем установите флажок «Включить 3D-аннотации» в разделе «Параметры вида».

Это действие выполняет две задачи. Оно отображает 3D-аннотации на виде и задает параметры вида для включения в формат листа.

Прим.: Если использовать параметр «3D-аннотации» в разделе «Формат листа», имена вида и именованного вида должны в точности совпадать. Например, имя Front отличается от FRONT.

Нажатие правой кнопкой мыши значка «Получить аннотации модели» не включает параметр вида «Включить 3D-аннотации» для форматов листов.

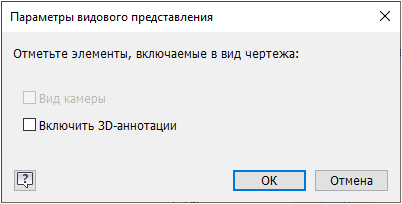

При создании или редактировании проекционного вида отображается диалоговое окно «Параметры видового представления». Параметр «Вид камеры» отключен, чтобы сохранить связь между базовым и проекционным видом.

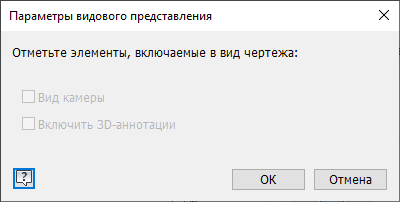

Оба параметра отключены при создании дочерних видов (например, сечений и выносных элементов), если ориентация камеры дочернего вида не соответствует ориентации редактируемого вида чертежа.

Дополнительные сведения см. в разделе Справка по диалоговому окну «Вид чертежа».
