Данная мощная функция позволяет назначать свойства отдельным экземплярам компонентов. Назначенные свойства сохраняются в родительской сборке.
Свойства экземпляра, в отличие от свойств iProperties, не влияют на связанные файлы компонентов. Свойства экземпляра назначаются только отдельным экземплярам компонентов и могут переопределять пользовательские свойства iProperties. Свойства экземпляра содержатся в аннотациях, таких как номера позиций, примечания на выносках, списки деталей и т. д.
Свойства экземпляра
- Назначение информации (марки, свойства) отдельным экземплярам компонентов (детали, сборки).
- Сохраняются непосредственно в родительской сборке.
- Данные, сохраненные в узле, доступны в сборке верхнего уровня.
- Можно просматривать как дополнение к пользовательским свойствам iProperties.
- Существуют отдельно от пользовательских свойств iProperties или переопределяют пользовательские значения свойств iProperties.
- Создаются и редактируются в диалоговом окне «Свойства экземпляра» или «Спецификация».
- Можно включить в списки деталей, номера позиций, примечания на выносках и эскизные обозначения.
- Если свойства экземпляра отсутствуют, то спецификации, пользовательские свойства iProperties, списки деталей, номера позиций и примечания на выносках выполняют те же функции, что и в предыдущих выпусках.
Использование свойств экземпляра
- Переопределение пользовательских значений свойств iProperty для компонентов библиотеки (Библиотека компонентов).

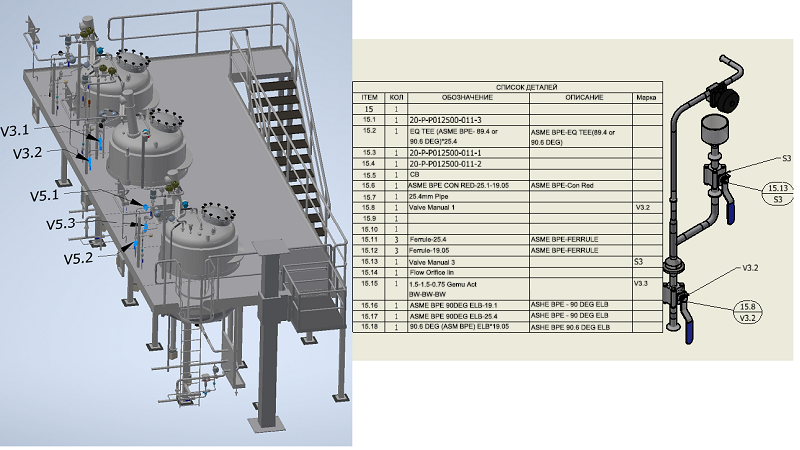

- Добавление марок из принципиальных схем в компоненты 3D-модели и их использование в документации.
- Определение местоположения отдельных компонентов в транспортных контейнерах или в установке.
- Отдельные экземпляры в спецификации и списке деталей можно разделить и добавить к ним более специализированную информацию. Например, сведения о параметрах компонента или возможной замене компонента.
- Добавление пользовательских идентификаторов для отдельных компонентов или экземпляров компонентов и их использование для замены номеров элементов в чертежах сборок и узлов.
- Добавление в модели информации о сборке. Например, можно назначить порядковые номера отдельным компонентам сборки или добавить данные о сварке в компоненты сварных конструкций.
Дополнительные сведения см. в разделах Свойства экземпляра или Работа со свойствами экземпляра.
