Масштабные диапазоны

С помощью масштабного диапазона определяется уровень зумирования, при котором к элементам применяется определенный стиль. Если уровень зумирования карты соответствует указанному масштабному диапазону, вид элементов изменяется в Инструментарий AutoCAD Map 3D согласно стилю, связанному с диапазоном.

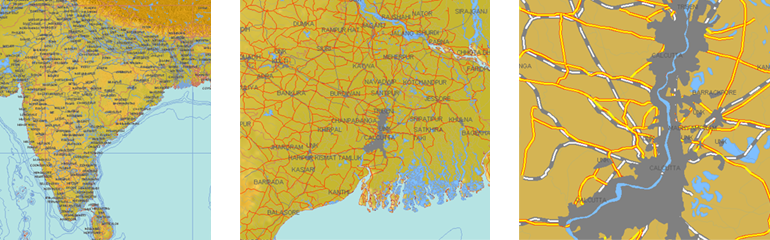

На этом изображении видно, каким образом дороги и другие элементы отображаются в трех различных масштабных диапазонах.

Стиль применяется, если уровень зумирования выше или равен значению поля От и меньше значения поля До . При настройке последовательных масштабных диапазонов значение поля До должно совпадать со значением поля От следующего диапазона. Например, если один диапазон задан как 0 - 20000, следующий необходимо задать как 20000 - 40000.

Прим.: При настройке нескольких масштабных диапазонов для карты, убедитесь, что их значения не перекрываются. Например, неверно будет использовать следующие значения масштабных диапазонов: 500000 - 5000000 и 2000000 - 10000000. В подобных случаях, когда уровень зумирования соответствует значению из области, в которой масштабные диапазоны перекрываются, элементы в программе Инструментарий AutoCAD Map 3D отображаются с применением стиля первого из указанных масштабных диапазонов.
