Создание образца штриховки для запрошенных объектов чертежа

Можно задать образец штриховки для заливки замкнутых полилиний и кругов в процессе изменения свойства.

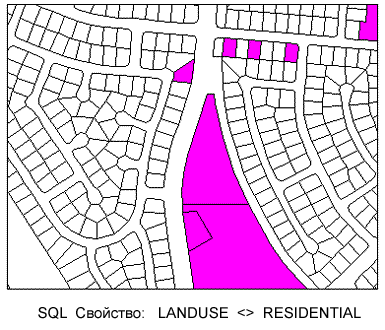

Запрашиваемые замкнутые полилинии во время запроса заполняются образцом штриховки, представляющим из себя сплошную пурпурную заливку.

Создание образца штриховки для запрошенных объектов чертежа

1. На вкладке "Обозреватель карт" в области "Текущий чертеж" правой кнопкой мыши щелкните "Текущий запрос" и нажмите кнопку "Определить".
2. Создать или загрузить запрос, выполняющий поиск объектов, к которым требуется добавить заливку.
3. В диалоговом окне "Формирование запроса подключенных чертежей" выберите "Со сменой свойств".
4. В диалоговом окне "Альтернативные свойства" выберите "Штриховка".
5. В диалоговом окне "Параметры штриховки" введите имя образца и выберите образец из набора образцов штриховки или нажмите "Образец" или "Выражение" и выберите значение данных, определяющее имя штриховки (например, выберите поле в таблице данных объекта).

   В Инструментарий AutoCAD Map 3D отображается выбранный образец штриховки. Образцы штриховки ISO не отображаются.

   Если образец не задан, в Инструментарий AutoCAD Map 3D используется сплошная заливка.

6. Ввести масштаб, поворот, слой и цвет для образца штриховки.
7. Чтобы закрыть диалоговое окно "Параметры штриховки", нажмите "ОК".

   Замкнутые полилинии и круги, извлекаемые во время запроса, заполняются выбранным образцом штриховки.

8. Чтобы закрыть диалоговое окно "Изменение свойства", нажмите "ОК".
9. Убедитесь, что выбран параметр "Со сменой свойств".
10. Выберите в группе "Режим запроса" параметр "Рисование".
11. Для поиска объектов и их изменения нажмите "Выполнить запрос".
