Ко многих растровым файлам можно подключиться при помощи окна "Подключение данных". С помощью функций Растрового модуля можно установить соединение с растровыми изображениями в формате, неподдерживаемом в окне "Подключение данных", или указать информацию о совмещении для изображений, в файлах которых не содержатся эти данные.
В некоторых приложениях для редактирования изображений, например Инструментарий AutoCAD Raster Design, информация о положении изображения сохраняется в связанном файле источника параметров совмещения.
При вставке растрового изображения с использованием команды «Вставить изображение» (Выберите последовательно
. найти), в приложении Инструментарий AutoCAD Map 3D считывается информация о соотношении координат и изображение помещается в точное положение координат на чертеже.

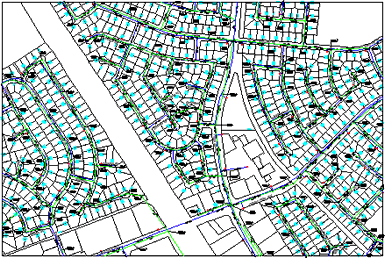

Вставка растрового изображения в карту города. Для просмотра результатов следует установить курсор на изображение.
После вставки изображения можно изменить порядок следования изображения так, чтобы элементы и объекты чертежа отображались на изображении.
При вставке изображения в программе Инструментарий AutoCAD Map 3D оно связывается с файлом чертежа с помощью имени пути или номера документа управления данными. При обновлении связанного изображения обновление выполнится и в чертеже. Так как само изображение не включается в чертеж, размер чертежа не увеличивается.
Допускается многократная вставка в чертеж одного и того же изображения. Общая стратегия здесь полностью совпадает с используемой для блоков. Каждая вставка может иметь собственный контур подрезки и собственные значения яркости, контрастности, степени слияния с фоном и прозрачности. Изображение может быть разрезано на несколько частей, которые можно перегруппировать в чертеже.
Поддерживаемые форматы изображений
В Инструментарий AutoCAD Map 3D поддерживаются самые широко применимые форматы файлов изображений, которые используются в компьютерной графике, при обработке документов, в картографии и географических информационных системах (GIS). Изображения могут быть двухтоновыми, 8-битовыми (оттенки серого), 8-битовыми (индексированный цвет) или 24-битовыми (True Color).
Некоторые форматы изображений поддерживают изображения с прозрачными пикселами. Если режим прозрачности изображения включен, Инструментарий AutoCAD Map 3D распознает такие пикселы и позволяет просматривать сквозь них другие объекты, расположенные на экране в Инструментарий AutoCAD Map 3D. (В двухтоновых изображениях фоновые пикселы считаются прозрачными.)
Кроме того, можно выбрать прозрачный цвет для монохромных или цветных изображений, а также задать непрозрачность для растровых изображений.
Инструментарий AutoCAD Map 3D поддерживает следующие форматы растровых файлов. Некоторые форматы, например SID и ECW, считаются объектами OLE, а не файлами изображений. В Инструментарий AutoCAD Map 3D формат файла определяется по его содержимому, а не по расширению.
| Тип | Описание и версия | Расширение файла |
|---|---|---|
| BMP | Растровый формат Windows и OS/2 | .bmp, .rle, .dib |
| CALS-I | Форматы Computer Aided Acquisition и Logistics Support | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Растровые изображения формата цифровых ортогональных фотопланов (используемых в аэрофотоснимках, обрабатываемых с целью удаления искажений) | .doq |
| ECW | Формат Enhanced Compressed Wavelet (сильно сжатый формат изображений с переменной разрешающей способностью от ER Mapper | .ecw |
| FLIC | Формат цифровой анимации Autodesk | .flc, .fli |
| GeoSPOT | Формат SPOT Image Corporation с геометрическими данными | .bil |
| GeoTIFF | Формат TIFF с географическими данными | .tif |
| GIF | Формат обмена графическими данными (формат растровых изображений от CompuServe) | |
| IG4 | Формат Image Systems Group 4 | .ig4 |
| IGS | Формат Image Systems Gray Scale | .igs |
| IKONOS | 8- или 16-битовые спутниковые снимки | |
| JFIF | Формат файлов обмена JPEG | .jpg |
| JPEG и JPEG 2000 | Формат Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Формат многоспектральных изображений, используемый спутником Landsat 7 | |
| NITF | National Imaging Transmission Format (формат многокадровых изображений, широко используемый федеральными службами США и НАТО) | |
| PCX | Формат PC Paintbrush Exchange | .pcx |
| PICT | Формат Macintosh PICT1, PICT2 | .pct |
| PNG | Формат Portable Network Graphics | .png |
| Quickbird TIFF | Формат многоспектральных изображений, используемый спутником DigitalGlobe Quickbird | |
| RLC 1 и 2 | Формат кодирования с переменной длиной строки (версия 1 не имеет колонтитула, версия 2 имеет колонтитулы IST) | .rlc |
| SID (MrSID) | Формат Multi-Resolution Seamless Image Database (формат LizardTech с высоким сжатием) | .sid |
| TARGA | Формат файлов изображений TrueVision | .tga |
| TIFF | Формат Tagged Image File Format | .tif |
