В Autodesk Navisworks можно напрямую читать исходные файлы Revit (RVT) или использовать модуль экспорта файлов для преобразования RVT-файла в формат NWC. Теперь линии сетки активны в Revit начиная с версии 2011 и до версии 2022 при использовании модулей экспорта и чтения файлов Autodesk Navisworks 2022. См. раздел Общие сведения о сетках и уровнях.

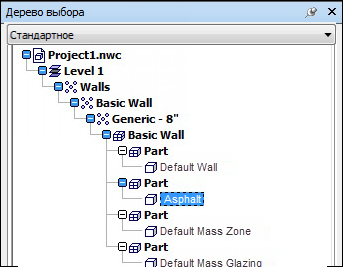

Можно настроить параметры преобразования файла Revit, чтобы изменить способ отображения файла в дереве выбора. Например, можно разделить файл на уровни, чтобы организовать иерархию моделей сначала по файлу и далее по категории, семейству, типу и экземпляру. См. раздел Разделение файлов Revit на уровни. Кроме того, составляющие элементы в файлах Revit именуются в соответствии с материалом, из которого они создаются. Например, стена может быть разбита на составляющие элементы, состоящие из асфальта или алюминия.
В Revit 2022 можно либо использовать исходную геометрию помещения, либо преобразовать ее в составляющие элементы конструкции в Autodesk Navisworks. Кроме того, элементы помещения в файле Revit имеют собственную категорию Помещения в окне Свойства. См. раздел Преобразование геометрии помещения.
Планирование обработки файлов проектов Revit с большими объемами может также осуществляться с помощью утилиты Autodesk Navisworks Autodesk Navisworks. См. раздел Использование Batch Utility.
Поддерживаемые объекты
- Кривая
- Грань
- GeometryElement
- GeometryInstance
- Сеть
- Полилиния
- Тело
