Процедуры измерения

Инструменты измерения можно использовать для выполнения линейных измерений, измерений углов и площадей и для автоматического измерения кратчайшего расстояния между двумя выбранными объектами.

Прим.: При измерении следует зарегистрировать точку на элементе, щелкнув по ней мышью. При щелчке на фоне регистрация точки не выполняется. Вы сможете в любой момент прервать выполнение измерения, щелкнув внутри панели "Сцена" не левой, а правой кнопкой мыши. При этом вновь начнет выполняться команда измерения, но без зарегистрированных точек, как если бы был выбран новый тип измерений.

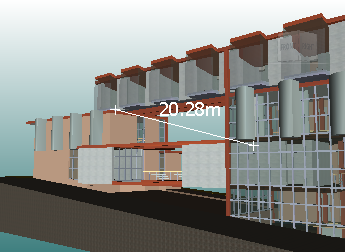

Конечные точки стандартных линий измерения представлены в панели "Сцена" как маленькие крестики, а все измеряемые отрезки - как простые линии между зарегистрированными точками.

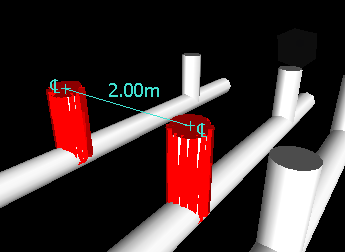

Конечные точки линий измерения, для которых выполнена привязка к осевым линиям, представлены как крестики с дополнительными маркерами "CL".

Можно изменять цвет и толщину линий измерения и включать или отключать отображение меток размеров в панели "Сцена".

Метки размеров

При выполнении измерений на основе расстояний для каждого линейного сегмента выводится метка размера. Для совокупных измерений, метка размера показывает суммарное значение; она отображается для последнего линейного сегмента. Текст размещается относительно центральной точки линии.

При измерении углов внутри угла выводится индикатор дуги, а центр текста размещается на невидимой линии, являющейся биссектрисой угла. Если угол слишком острый, метка отображается вне угла. Эта метка является фиксированной, ее размер не изменяется при увеличении или уменьшении масштаба изображения до тех пор, пока линии измерения не становятся слишком короткими на экране для размещения дуги, в последнем случае они будут скорректированы.

Метки размеров можно включать и отключать в окне "Редактор параметров".

При измерении площадей метка размера размещается в центре измеряемой площади.

Преобразование измерений в замечания

Измерения можно преобразовывать в замечания. Само измерение при преобразовании в замечание удаляется, а замечание приобретает цвет и толщину линий, которые в данный момент заданы для формирования замечаний.

Прим.: При преобразовании измерений в замечания линии и текст сохраняются в текущей точке обзора.

Использование инструментов измерения для преобразования объектов

Для перемещения и поворота выбранных в данный момент объектов допускается использование инструментов измерения.
