Использование границы 3D вида для первого поперечного сечения 3D модели

Использование границы 3D вида для первого поперечного сечения 3D модели

  1. Перейдите на вкладку "Точка обзора" панель "Сечения" "Включение сечения".

    В Autodesk Navisworks выполняется открытие вкладки "Инструменты сечения" на ленте и перетаскивание секущей плоскости через модель в панели "Сцена".

  2. Выберите вкладку "Инструменты сечения" панель "Режим" "Параллелепипед".

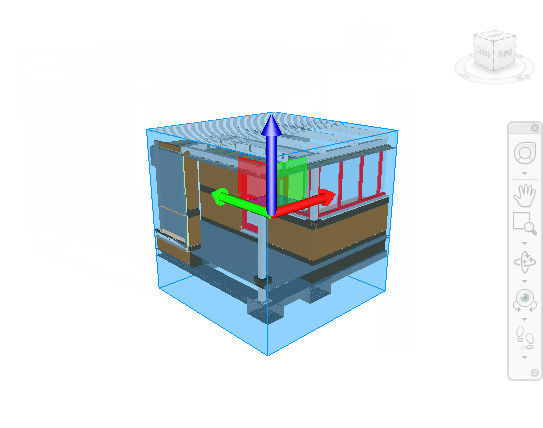

    Параллелепипед теперь визуально отображен на экране с включенным по умолчанию гизмо движения.

  3. Перетащите гизмо в границы 3D вида своей модели вдоль осей.
  4. При необходимости: щелкните вкладку "Инструменты сечения" панель "Сохранить" "Сохранить точку обзора", чтобы сохранить текущую точку обзора с сечением.
