Поворот объекта с использованием инструмента измерения

Поворот объекта с использованием инструмента измерения

  1. Выберите объект, который требуется переместить.
  2. Перейдите на вкладку "Рецензирование" панель "Измерить" раскрывающийся список "Измерить" "Угол" .
  3. Для поворота объекта укажите три точки на выбранном объекте для определения способа поворота объекта (см. приведенную ниже схему).

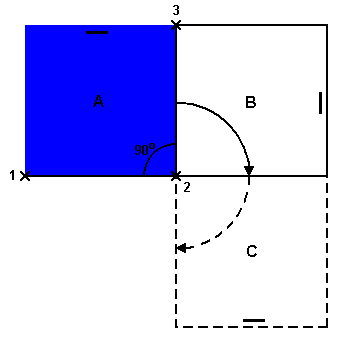

    На этой схеме проиллюстрировано, как поворачивается выбранный объект (положение А). Отрезки от первой ко второй точке (от 1 к 2) и от второй к третьей точке (от 2 к 3) определяют угол, на который поворачивается объект (например, 90 градусов). Вторая точка (2) используется в качестве центральной точки поворота.

  4. Разверните панель "Измерить" и нажмите "Преобразовать выбранные элементы" . При этом выбранный объект поворачивается из положения А в положение В (как показано на приведенной выше схеме). Повторное нажатие этой кнопки поворачивает объект из положения В в положение С.
