Связывание секущих плоскостей

Связывание секущих плоскостей

  1. Щелкните вкладку "Инструменты сечения" панель "Режим" "Плоскости" .

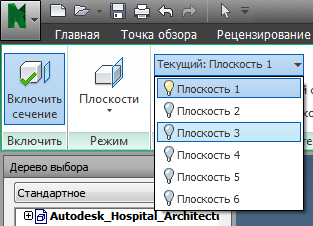

  2. Для включения требуемых плоскостей раскройте щелчком список "Текущая плоскость" на панели "Настройки плоскостей" и щелкните значки в виде лампочек, расположенные рядом с требуемыми плоскостями.

    Отображение зажженной лампочки означает, что соответствующая секущая плоскость включена и проходит сквозь модель в панели "Сцена".

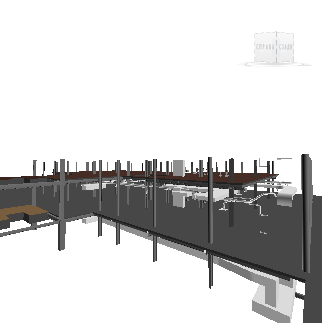

  3. Щелкните "Связать секущие плоскости" на панели "Настройки плоскостей". Все включенные плоскости будут связаны вместе в секции.
  4. Если гизмо не отображается в панели "Сцена", на панели "Преобразование" выберите "Переместить" .

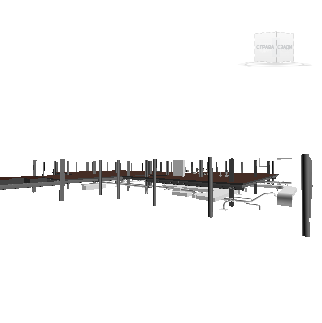

  5. Перетащите гизмо для перемещения текущей секущей плоскости. Все секущие плоскости теперь перемещаются вместе, создавая секцию, "вырезанную" из модели.
  6. При необходимости: щелкните вкладку "Инструменты сечения" панель "Сохранить" "Сохранить точку обзора" , чтобы сохранить текущую точку обзора с сечением.
Прим.: Можете щелкнуть вкладку "Анимация" панель "Создать" "Запись" и создать анимацию точек обзора, отображающую вырезанную секцию модели.
