Выберите вкладку «Облако точек» > панель «Правка» > параметр «Совместить», чтобы объединить перекрывающиеся облака точек, измеряемые из двух разных местоположений. Полученное облако объединяется с общей системой координат, благодаря чему можно использовать все точки.
Совмещение двух облаков точек:
- Откройте вкладку «Облако точек» > панель «Выбрать» > «Режим выбора» > «Пары» и выберите три или более точек из каждого облака, чтобы определить место их пересечения.

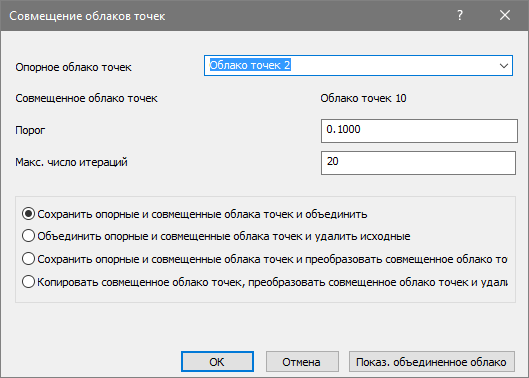

- Выберите вкладку «Облако точек» > панель «Редактировать» > «Совместить». Откроется диалоговое окно Совмещение облаков точек.
- В списке Опорное облако точек выберите облако точек, систему координат которого нужно использовать для совмещения облаков точек. Второе облако точек, которое перемещается относительно этого объекта, отображается как Совмещенное облако точек.
- В поле Порог введите ограничение перемещения для вычислений преобразования. Если перемещение между предыдущим и текущим вычислением меньше, чем заданное значение, то совмещение останавливается.
- В поле Максимальное число итераций введите максимальное количество вычислений, которое PowerInspect должен выполнять.
- Выберите параметр, задающий операцию с исходными облаками точек. Выберите:
- Сохранить опорные и совмещенные облака точек и объединить, чтобы оставить исходные облака точек неизмененными и создать новое облако точек, содержащее точки двух исходных облаков.
- Объединить опорные и совмещенные облака точек и удалить исходные, чтобы удалить исходные облака точек и создать новое облако точек, которое содержит точки двух исходных облаков.
- Сохранить опорные и совмещенные облака точек и преобразовать совмещенное облако точек, чтобы переместить совмещенное облако точек с учетом опорного облака точек.
- Копировать совмещенное облако точек, преобразовать совмещенное облако точек и удалить исходное, чтобы создать копию совмещенного облака точек и переместить копию с учетом опорного облака точек.
- Чтобы проверить совмещение перед сохранением изменений, нажмите Показать объединенное облако точек.
- Нажмите ОК, чтобы закрыть диалоговое окно и совместить облака точек.
Совмещение состоит из двух этапов: PowerInspect сначала создает грубое базирование между облаками точек, а затем использует выбранные пользователем пары точек для выполнения преобразования с оптимальным совмещением. Каждый шаг этого процесса показан в левом нижнем углу диалогового окна Совмещение облаков точек. Можно остановить этот процесс в любой момент, нажав клавишу ESC.
Если процесс совмещения прошел успешно, то последовательность измерения обновляется, а результаты отображаются на виде матмодели. Например:
