Настройка протокола соединения

Укажите протокол соединения, используемый для обмена данными с измерительным устройством.

Прим.: Протокол требуется только при использовании ручного измерительного устройства или устройства под управлением ЧПУ/ППУ. Для измерения детали на станке КНС используйте вкладку «Файл» > Экспорт > Траектория.

1. Перейдите на вкладку «Сервис» > панель «Машина» > Настроить.
2. В диалоговом окне конфигурации Autodesk CMMDriver нажмите Выбрать.
3. В диалоговом окне «Выберите протокол соединения» дважды щелкните протокол соединения для вашего измерительного устройства.

   Протокол открывается в поле Активный протокол соединения диалогового окна Конфигурация CMMDriver.

4. Если выбранный протокол требует дополнительных данных конфигурации, то нажмите кнопку Параметры, чтобы задать их.

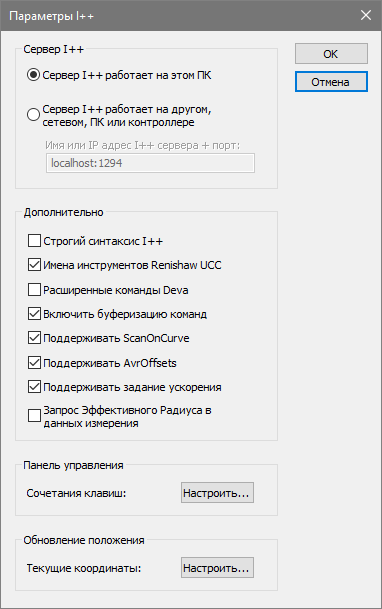

   Открывается диалог Параметры.



5. Задайте параметры протокола.
