Цвета траектории на виде матмодели и в значках проверки в последовательности измерения показывают тип ошибки, которая первой была обнаружена в траектории, но вы можете посмотреть более подробную информацию об ошибках проверки траектории на вкладке Информация.
Чтобы посмотреть ошибки, выявленные при проверке, на вкладке Информация:
- В последовательности измерения выберите объект, который необходимо проверить.
- Щелкните по вкладке Информация и выберите Ошибки траектории. Область показывает:
- состояние проверки для объекта, такое как: Не проверено, Неизвестно, Обнаружены ошибки или Ошибок не найдено;
- тип ошибок, таких как: Неверное касание, Выход за пределы границ или Столкновение;
- начальные и конечные положения перемещений.

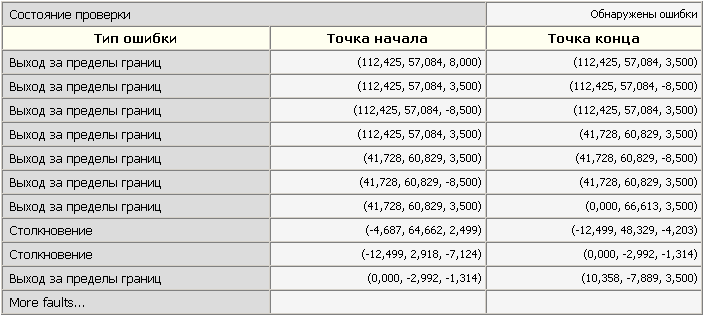

Например:
Для каждого объекта может быть выведено до десяти ошибок. Если найдено более десяти ошибок, то вкладка показывает Больше ошибок, но не показывает их параметры.
