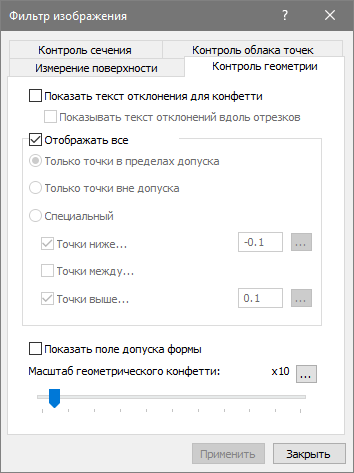

Для фильтрации отображения измеренных точек геометрических элементов на виде матмодели откройте вкладку «Вид» > панель «Опции вида» > «Фильтр изображения» и выберите вкладку «Контроль геометрии».
В данной вкладке содержатся следующие параметры:
- Показать текст отклонения для конфетти — выберите эту опцию, чтобы показать вычисленное отклонение каждой из точек контроля рядом с диском или линией отклонения.
Например:
- Показывать текст отклонений вдоль отрезков — если отклонение измеряемых точек отображается в виде линий или векторов, выберите эту опцию, чтобы вычисленное отклонение появлялось вдоль линии или вектора.
Например:
- Показать все — отметьте эту опцию, чтобы показать все измеряемые точки для каждого геометрического элемента, не зависимо от допуска формы элемента. Снимите этот флажок, чтобы выбрать, какие точки нужно показывать. Выберите:
- Только точки в пределах допуска, чтобы показать только точки в пределах допуска.
- Только точки вне допуска, чтобы показать только точки за пределами допуска.
- Специальный, чтобы задать нижние и верхние пределы точек для отображения. Установите флажок Точки ниже, если требуется показывать точки со значениями ниже заданного нижнего предела допуска. Установите флажок Точки выше, если требуется показывать точки со значениями выше заданного верхнего предела допуска. Установите флажок Точки между, чтобы отображались точки, значения которых находятся между заданными верхним и нижним пределами допуска.
Чтобы ограничение отображения базировалось на допустимых отклонениях формы объекта, выберите объект в последовательности измерения и нажмите
. Значение допуска уменьшается вдвое и отображается в поле рядом. - Показать поле допуска формы — выберите эту опцию, чтобы показать пределы допуска формы каждого элемента на виде матмодели.
Например:
- Масштаб геометрического конфетти — используйте регулятор, чтобы изменить коэффициент увеличения, при котором отображаются индикаторы точек и поле допуска формы. Чтобы изменить максимальный коэффициент масштабирования, нажмите и введите новое максимальное значение.
Нажмите Применить, чтобы сохранить изменения и увидеть их в виде матмодели.
