Измерение нескольких элементов

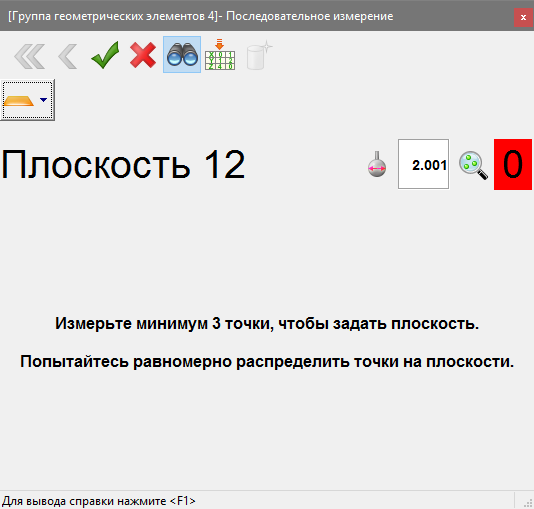

Диалог Последовательное измерение позволяет измерять несколько элементов на детали и автоматически создавать объекты последовательности из измерений.

Прим.: Этот параметр доступен только при создании измерений для станков с ручным управлением и с ЧПУ.

Чтобы вручную определить измеряемые элементы

  1. Откройте группу контроля геометрии и выберите вкладку «Измерение» > панель «Вручную» > «Последовательное измерение». Вид матмодели отображается в полноэкранном режиме, и открывается диалог Последовательное измерение.
  2. Если вы хотите отобразить координаты и отклонение точек по мере их измерения, нажмите на .
  3. Нажмите кнопку Автоматическое извлечение номинальных значений из матмодели , чтобы загрузить номинальные значения в каждый из создаваемых объектов. PowerInspect автоматически включает параметр Использовать номиналы для объектов, чтобы сообщать о том, что объект находится в пределах или за пределами допуска.

    Чтобы выбрать кнопку Автоматическое извлечение номинальных значений из матмодели по умолчанию, выберите Включить по умолчанию на странице Автоматические номинальные значения из матмодели диалогового окна Параметры.

  4. Нажмите кнопку выбора объекта и выберите тип объекта, который необходимо измерить.

  5. Чтобы измерить 3D-элементы, следуйте инструкциям в диалоговом окне, затем нажмите , чтобы сохранить точки.
  6. Измерение 2D-элементов с отдельными опорными плоскостями
    1. Выберите плоскость, на которую необходимо спроецировать 2D объект, в списке Опорная плоскость.
    2. Чтобы задать положение элемента относительно опорной плоскости, введите его среднюю высоту в окне Смещение/Толщина.
    3. Чтобы вычислить среднюю высоту измерения в PowerInspect, установите флажок Вычислить из измерения.
    4. Следуйте инструкциям в диалоге, чтобы измерить элемент, затем нажмите , чтобы завершить измерение.
  7. Измерение составных объектов
    1. Выполните инструкции в диалоге, чтобы измерить опорную плоскость, затем нажмите , чтобы сохранить точки.
    2. Следуйте инструкциям, чтобы измерить элемент, затем нажмите , чтобы завершить измерение.

    Красный фон в счетчике точек указывает на то, что вы еще не измерили минимальное количество точек, необходимое для вычисления размеров элемента. Зеленый фон указывает на то, что размеры могут быть вычислены.

  8. Завершив измерение, нажмите , чтобы закрыть диалог. Объекты, созданные для измеренных элементов, перечислены в последовательности измерения.

Чтобы автоматически определить измеряемые элементы

  1. Создайте и измерьте базирование.
  2. Откройте группу контроля геометрии и выберите вкладку «Измерение» > панель «Вручную» > «Последовательное измерение».

    Вид матмодели отображается в полноэкранном режиме, и открывается диалог Последовательное измерение.

  3. Если вы хотите отобразить координаты и отклонение точек по мере их измерения, нажмите на .
  4. Нажмите на кнопку Автоматическое извлечение номинальных значений из матмодели , а затем на кнопку Автоматически выбирать тип объекта .
  5. Измерьте элемент на детали.

    PowerInspect сравнивает точки с моделью и выбирает элемент с ближайшими совпадающими номинальными значениями. По мере измерения большего количества точек, элемент может измениться. Если PowerInspect выбрал неверный тип элемента, выберите Автоопределение типа объекта, а затем укажите нужный тип элемента на панели инструментов.

    Можно настроить чувствительность функции автоопределения с помощью параметра Расстояние поиска на странице Автоматические номинальные значения из матмодели в диалоговом окне Параметры.

  6. Если вы измеряете двухмерный элемент, например, окружность:
    1. Выберите плоскость, на которую необходимо спроецировать 2D объект, в списке Опорная плоскость.
    2. Чтобы задать положение элемента относительно опорной плоскости, введите его среднюю высоту в окне Смещение/Толщина.
    3. Чтобы вычислить среднюю высоту в PowerInspect, установите флажок Вычислить из измерения.
  7. Завершив измерение элемента, нажмите , чтобы сохранить точки.
  8. Завершив измерение, нажмите , чтобы закрыть диалог. Объекты, созданные для измеренных элементов, перечислены в последовательности измерения. Чтобы отобразить измерения, выберите вкладку Результаты.
