Сопоставление системы координат измерительного устройства с системой координат матмодели.

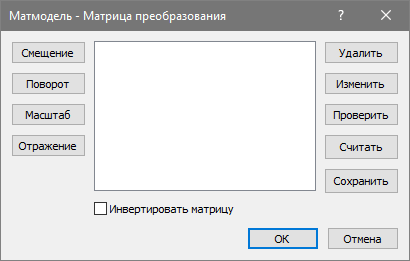

Диалоговое окно Матрица преобразования является стандартным. Параметры могут варьироваться в зависимости от способа использования преобразования.
Например, в диалоговом окне Матмодель — Матрица преобразования есть кнопки «Отразить» и «Масштаб». В диалоговом окне Исходное базирование — Матрица преобразования есть кнопка «3-2-1».
В диалоговом окне могут быть доступны следующие параметры:
- Поворот — поворот модели вокруг заданной оси.
- Смещение — перемещение модели на заданное расстояние вдоль осей X, Y и Z.
- Масштаб — увеличение или уменьшение размера модели на виде матмодели.
- Отражение — отражение матмодели в заданной плоскости.
- Преобразовать список — задание последовательности для поворота, перемещения, масштабирования и зеркального отражения. Выберите и перетащите объекты, чтобы изменить их порядок.
- Удалить — удаление выбранного преобразования.
- Изменить — редактирование выбранного преобразования.
- Проверить — сравнение координат выбранного положения до и после преобразования.
- Сохранить — сохранение преобразования в файле матрицы преобразования (MAT).
-
Считать — загрузка сохраненной ранее матрицы преобразования или рабочей плоскости из файла матмодели.
- Загрузите файл MAT или файл модели, где содержатся преобразования, который необходимо использовать. Любые существующие преобразования будут удалены.
- Если файл модели содержит рабочие плоскости, можно выбрать плоскость для работы.
- 3-2-1 — создание исходного базирования между СК машины и СК матмодели.
Прим.: Кнопка 3-2-1 недоступна в OMV.
- Инвертировать матрицу — инвертирование матрицы преобразования.
Например, матрица преобразования с масштабным коэффициентом 2 и углом поворота 30 градусов относительно оси X задает поворот на -30 градусов относительно оси Х и масштабирование с коэффициентом 0,5.
Диалоговое окно «Поворот»
Поворот модели вокруг заданной оси.
- Параметры поворота вокруг оси:
- Вокруг Х (плоскость YZ), 0 градусов по оси Y, 90 градусов по оси Z.
- Вокруг Y (плоскость ZX), 0 градусов по оси Z, 90 градусов по оси X.
- Вокруг Z (плоскость XY), 0 градусов по оси X, 90 градусов по оси Y.
- Угол (в градусах) — задание угла для поворота модели вокруг оси.
Диалоговое окно «Смещение»
Смещение модели вдоль основных осей.
- Поля X, Y и Z используются для указания расстояния, на которое требуется сместить модель вдоль каждой из осей.
Кнопка
инвертирует значения оси.
Диалоговое окно «Отразить»
Зеркальное отражение модели.
- Плоскость — выберите плоскость, на которую вы хотите отразить матмодель.
- Координаты — положение на выбранной оси, относительно которой вы хотите отразить модель.
Диалоговое окно «Масштаб»
Увеличение или уменьшение размера модели.
- X, Y и Z — положение центра расширения относительно системы координат модели (СКМ).
- Коэффициент — коэффициент масштабирования модели.
Например, чтобы удвоить размер модели, введите 2.
- Кнопка
изменяет заданный коэффициент на обратный.
Например, коэффициент4 будет изменен на 0,25.
