Задание направления крепления щупа

Задание вектора крепления измерительной головки

Когда вы выбираете параметр простой калибровки, PowerInspect использует номинальные значения измерительной головки для вычисления положения измерительного элемента.

Прим.: Простая калибровка доступна только при создании измерений для станков с ЧПУ и КИМ с ручным управлением.

1. На странице Калибровка диалогового окна Параметры выберите Простая.
2. Подключите измерительное устройство.
3. В области Измерительная головка вкладки КИМ выберите измерительную головку и нажмите Калибровать.

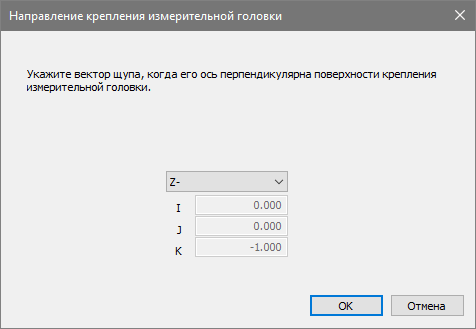

4. В диалоге Направление крепления измерительной головки выберите строку в выпадающем списке, чтобы задать, какой оси станка параллельна головка.

   Также, чтобы задать направление крепления, выберите Специальный и введите вектор в полях I, J, and K.

Прим.: Чтобы использовать номинальные значения измерительной головки для калибровки щупа, нажмите на панели инструментов окна базы щупов.
