Чтобы экспортировать выбранные динамические точки в файл ASCII, перейдите на вкладку «Динамические точки» > панель «Редактирование» > «Экспорт». Затем вы можете импортировать точки в другие документы PowerInspect или использовать их в других приложениях.
Прим.: Если при нажатии на кнопку нет выбранных точек, то экспортируются все динамические точки документа.
Точки экспортируются в следующем формате.
- Имя точки: имена в двойных кавычках вводятся пользователем. Имена в одинарных кавычках генерируются автоматически и содержат пробелы.
- Координаты XYZ положения точки.
- Координаты IJK нормали поверхности в положении точки.
- Смещение точки от поверхности.
- Нижнее отклонение.
- Верхнее отклонение.
- Тип точки: ТП обозначает точку на поверхности. ТК обозначает точку на кромке.

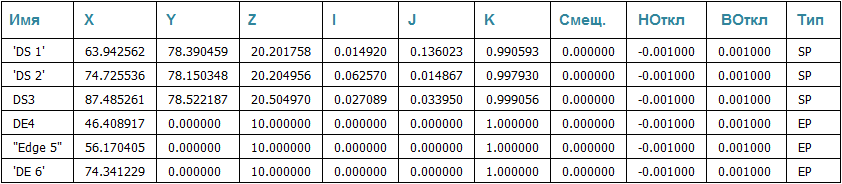

Например:
