Прим.: Триангуляция облака точек доступна только при создании измерений для станков с ЧПУ и ручных станков.
Чтобы триангулировать облако точек:
- В последовательности измерения выберите объект облака точек.

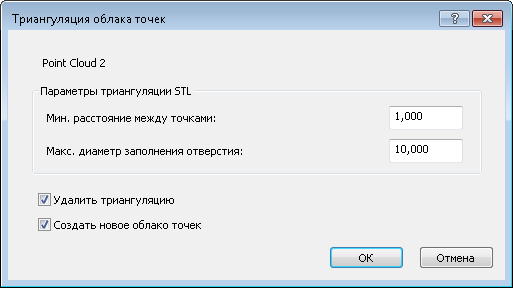

- Выберите вкладку «Облако точек» > панель «Триангулировать» > «Создать». Откроется диалоговое окно Триангуляция облака точек.
- Введите Минимальное расстояние между точками, чтобы указать размер треугольников в сети. Любые точки, которые находятся ближе, чем на заданном расстоянии, рассматриваются как одна точка.
Значение расстояния определяет размер треугольников в сети. При использовании меньших значений получается более сглаженная сеть. Нулевое значение исключает только повторы.
- Укажите значение Макс. диаметр заполнения отверстия, чтобы задать максимальный диаметр отверстий, которые могут быть автоматически заполнены. Отверстия, диаметр которых равен или меньше этого значения, обрабатываются как деталь поверхности; отверстия с диаметром больше этого значения обрабатываются как отверстия.
- Если облако точек триангулировано, и нужно вернуть его в исходное, нетриангулированное состояние, установите флажок Удалить триангуляцию.
- Чтобы оставить исходное облако точек и сохранить триангулированное облако как новый объект, выберите опцию Создать новое облако точек.
- Нажмите ОК, чтобы триангулировать облако и закрыть диалоговое окно. Объект триангулированного облака точек добавляется в последовательность измерения, например:
Если PowerInspect не удается триангулировать облако точек, появится предупреждающее сообщение. НажмитеДа, чтобы открыть диалоговое окно Триангуляция облака точек и использовать предлагаемые значения Минимальное расстояние между точками и Максимальный диаметр заполнения отверстия. Нажмите Нет для отмены операции.
