Основные принципы работы с окнами, лентой и другими элементами управления в PowerInspect.

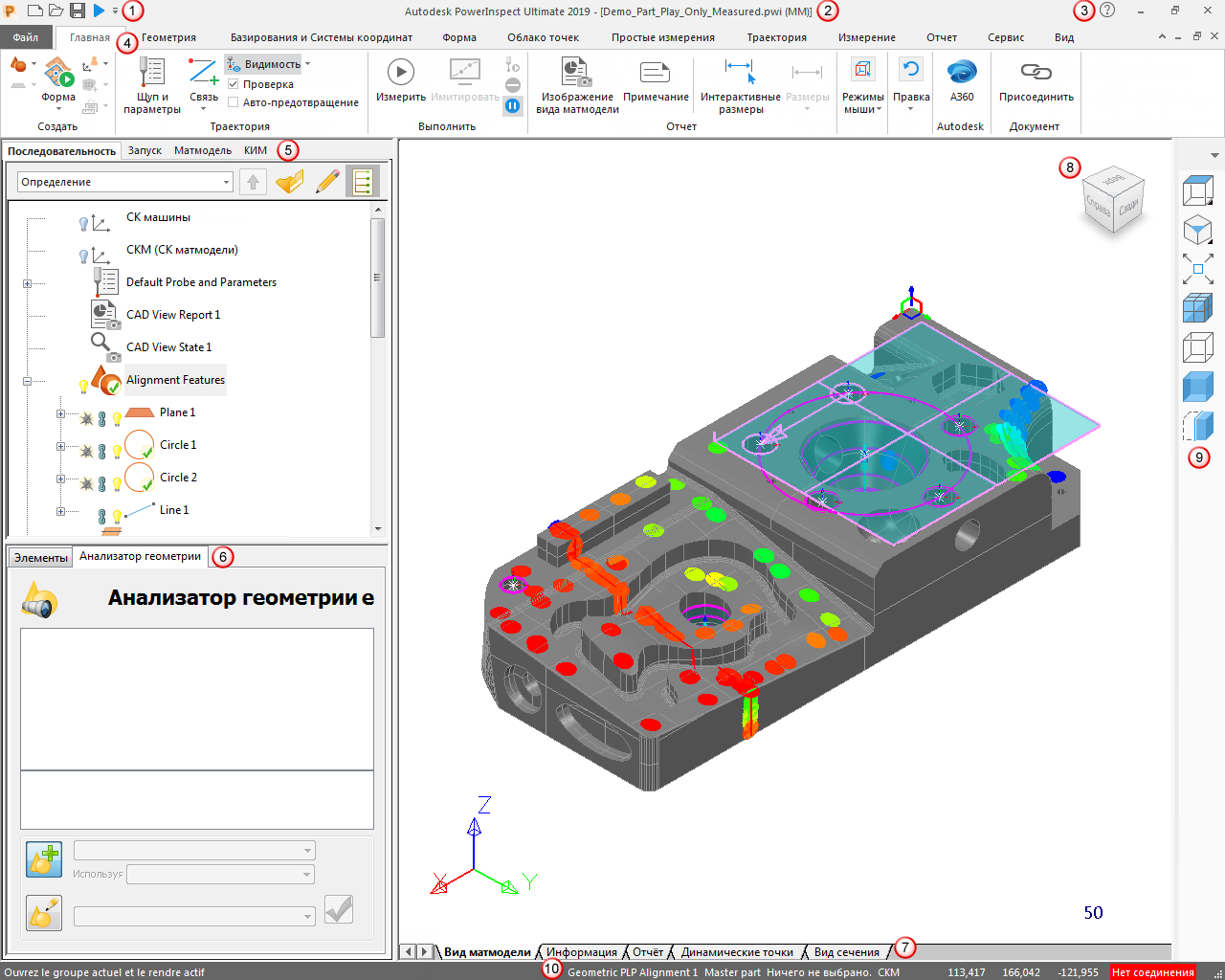

Выбранная матмодель, а также вкладки для создания, управления и выполнения измерений отображаются на экране PowerInspect. Например:
Панель быстрого доступа — используйте панель инструментов быстрого доступа для вызова часто используемых команд.
Строка заголовка — в строке заголовка указывается текущая версия PowerInspect, имя текущего документа и используемые единицы измерения.
Справка — щелкните значок справки
, чтобы открыть меню «Справка».
Лента — лента состоит из нескольких вкладок, на каждой из которых представлен набор программных функций. Вкладки содержат панели связанных команд.
Боковая панель, верхние вкладки:
- Вкладка Дерево последовательности содержит последовательность измерения. Здесь определяются объекты, которые требуется измерить, а также порядок их измерения.
- Команду Измерить можно использовать для моделирования и запуска последовательности измерения.
- Используйте вкладку Матмодель для загрузки, управления и удаления матмоделей, а также для просмотра сведений о файлах моделей.
- Вкладка Машина позволяет просмотреть и выполнить калибровку измерительного устройства, к которому подключено программное обеспечение PowerInspect.
- Вкладка Общие виды позволяет осуществлять поиск общих видов и управление ими.
Боковая панель, нижние вкладки:
- Вкладка Элементы позволяет просматривать вид и редактировать информацию об объектах в последовательности измерения.
- Вкладка Анализатор геометрии содержит информацию об элементах, выбранных на матмодели с помощью опции Выделения каркасных элементов.
Вкладки в графической области — используйте графическую область для просмотра модели и результатов измерения. В этой области доступно несколько вкладок:
- Используйте вкладку Вид матмодели для просмотра и управления матмоделями и данными измерений.
- Во вкладке Информация содержатся параметры выбранного элемента в последовательности измерения.
- Во вкладке Отчёт открывается HTML-отчет для всех объектов последовательности измерения.
- В других вкладках, таких как Вид сечения, Динамические точки, Облако точек отображаются сведения для определенного типа объекта, которые можно добавить в последовательность измерения.
ViewCube — ViewCube показывает текущую точку просмотра для графического окна. Когда вы меняете ориентацию вида с помощью вкладки Вид, ViewCube автоматически поворачивается и соответствует точке обзора. Вы также можете использовать ViewCube, чтобы манипулировать видом напрямую.
Панель инструментов «Вид» — эта панель инструментов используется для вызова часто используемых команд просмотра. Чтобы отобразить или скрыть эту панель инструментов, щелкните вкладку «Вид» > панель «Окно» > «Панель инструментов "Вид"».
Строка состояния — в строке состояния отображается информация о базировании, координатах курсора в графическом окне и состоянии подключения машины.
