В двухстоечном режиме имитация последовательности измерения проверяет траектории также, как в обычном режиме. Исключение состоит в том, что необходимо задать стойку, которую требуется проверить, так как в определенный момент времени можно имитировать работу только одной стойки.
Чтобы имитировать последовательность измерения:

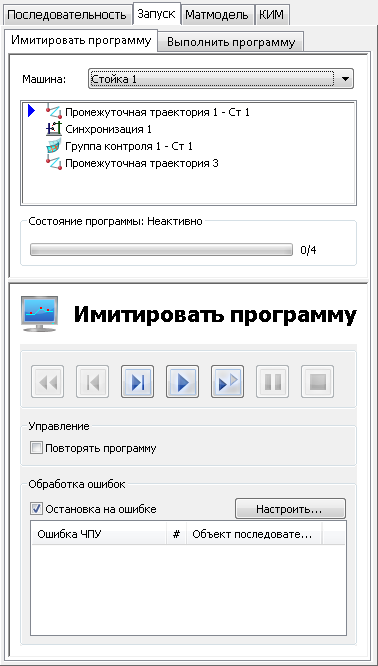

- Выберите вкладку Запуск, а затем вкладку Имитировать программу.
- В списке Машина выберите имитатор для стойки, которую требуется смоделировать. Объекты, назначенные для этой стойки, перечисляются на вкладке Имитировать программу, а стойка и щуп отображаются на виде матмодели.
- Чтобы изменить машину, отображенную на виде матмодели, воспользуйтесь вкладкой «Сервис» > панель «Имитатор > «Двухстоечный» > «Конфигурация имитатора».
- Чтобы имитировать только поднабор объектов в последовательности, щелкните правой кнопкой мыши по списку объектов и создайте диапазон, используя контекстное меню.
- Используйте кнопки в диалоговом окне Имитировать программу для моделирования последовательности измерения. Например, чтобы моделировать все объекты, назначенные для выбранной стойки, нажмите Выполнить все объекты
.
