Используйте вкладку «Сервис» > панель «Преобразовать» > «Преобразовать номинальные значения», чтобы преобразовать все номинальные значения из одной ориентации и позиции в другую. Например, вы можете использовать эту опцию, чтобы преобразовать измерения относительно общей системы координат.
Чтобы преобразовать номинальные значения в документе:
- Выберите вкладку «Инструменты» > панель «Преобразовать» > «Преобразовать номинальные значения». Открывается диалог Матрица преобразования.
- В диалоге Матрица преобразования введите преобразование, которое хотите использовать, и нажмите ОК. Номинальные значения и измеренные данные преобразуются, а вид матмодели обновляется, чтобы показать эффект от преобразования.

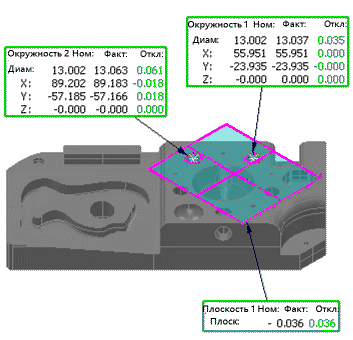

Например, когда вы применяете преобразование -45 градусов вокруг оси Z к следующей модели:

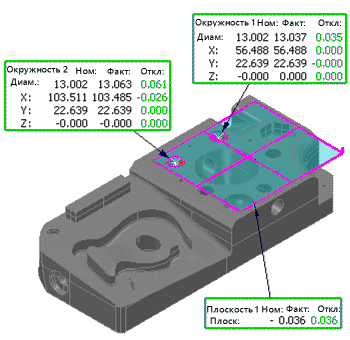

она изменяется на:
Чтобы посмотреть эффект преобразования на всех результатах, выберите вкладку Отчет.
