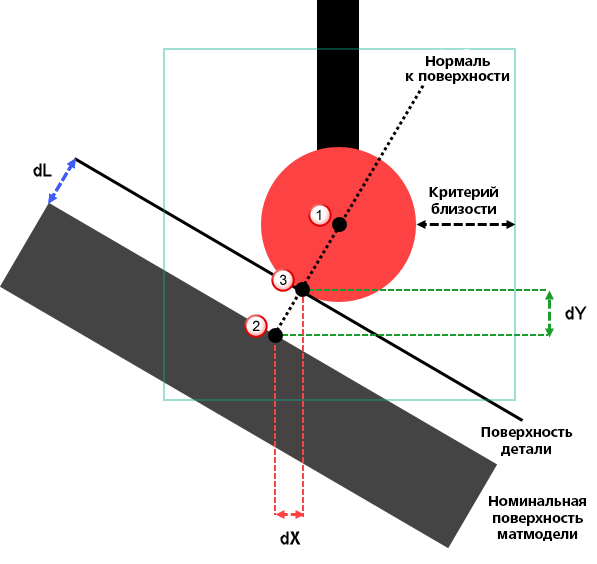

Критерий близости используется следующим образом:
Когда поверхность измеряется, PowerInspect определяет следующие точки:
Центр наконечника. Он выступает в качестве центра для кругового поиска контакта. Радиус поиска равен радиусу наконечника плюс заданный Критерий близости.
Измеренная точка отображается на вкладке Отчет. Это ближайшая номинальная точка поверхности матмодели в пределах радиального поиска. PowerInspect использует ее, чтобы вычислить нормаль к поверхности.
Точка касания на поверхности детали. Она получена с помощью проецирования радиуса наконечника вдоль нормали к поверхности. PowerInspect использует эту точку для вычисления отклонений (dL, dX и dY) между поверхностью модели и поверхностью детали.
Прим.: Чтобы измерить низ поверхности, выберите вкладку Общие и задайте Смещение поверхности, эквивалентное глубине поверхности. Измеренная точка затем выводит положение низа поверхности:
затем выводит положение низа поверхности:
