Вы можете задать распределение точек на траектории, используя следующие параметры:
Точки — параметр Точки задает количество измеряемых точек, равномерно распределенных вокруг элемента.
Вы можете изменить количество Слоев и Точек, увеличив или уменьшив значения в диалоге Параметры.
Для элементов, таких как прямые, пазы и прямоугольники параметр ИспОтступ задает Отступ от границы элемента до положений точек. Чтобы изменить отступ, щелкните по полю и введите новое значение.
Чтобы измерить элемент без отступа, уберите галочку для опции ИспОтступ.
Шаг — параметр Шаг определяет расстояние между точками по окружности элемента. Чтобы увеличить плотность точек, введите меньшее значение Шага.
Хордальный — параметр Хордальный допуск контролирует количество измеряемых точек, задавая максимальное расстояние, на котором может находиться хорда между двумя измеряемыми точками от окружности.
Чтобы увеличить плотность точек, введите меньшее значение Хордального допуска.
HeadTouchMoves — метод HeadTouchMoves разработан для измерительных головок, поддерживающих возможность измерения во время перемещения головки, таких как REVO. Он оптимизирован для получения точек с помощью поворотных осей измерительной головки. Например, этот метод позволяет использовать вращение или поворот головки для измерения точек внутренней окружности, в то время как машина остается неподвижной.
На примере следующих траекторий видно, как различные методы вычисления влияют на траектории для окружности:

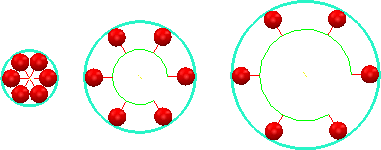

SlicesPoints, Точки = 6:

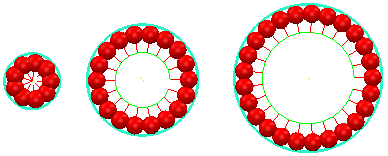

SlicesPitch, Шаг = 2 мм:

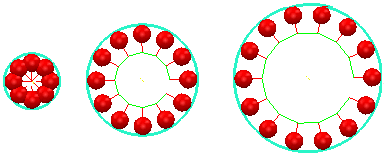

SlicesChordal, Хордальный допуск = 0.5 мм:
