Измерьте шесть точек на трех поверхностях: три точки, чтобы задать плоскость, две точки, чтобы определить ось, и одну точку, чтобы определить положение.
Например:
Правило 3-2-1 фиксирует деталь в трехмерном пространстве и позволяет PowerInspect вычислить преобразование, которое конвертирует координаты модели в координаты машины.
Создание исходного базирования:
- Соедините PowerInspect с измерительным устройством.
- Дважды щелкните СКМ (СК матмодели) в последовательности измерения.

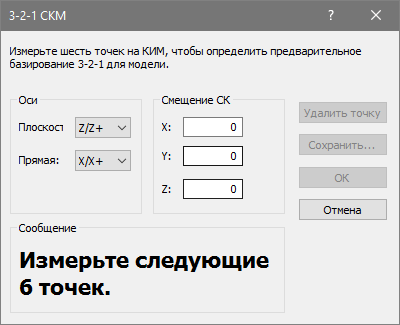

- В диалоговом окне «Матрица преобразования» нажмите кнопку 3-2-1.
- В списке Плоскость выберите ось, которая должна быть задана измеряемой плоскостью.
- В списке Прямая выберите ось, которая должна быть задана измеряемой прямой.
- Чтобы выполнить смещение системы координат, введите соответствующие значения X, Y и Z в области Смещение СК.
- Измерьте шесть точек на детали, используя правило 3-2-1:
- Точки 1, 2 и 3 задают плоскость. При этом блокируются две поворотные оси и одна ось смещения.
- Точки 4 и 5 задают прямую. Это блокирует одну ось вращения и одну ось смещения. Порядок точек задает направление прямой.
- Точка 6 задает вторую прямую, которая ортогональна оси плоскости и прямой, созданной точками 4 и 5. Это блокирует оставшуюся ось смещения. Точка пересечения двух прямых дает положение начала координат.
Чтобы удалить последнюю измеренную точку, нажмите Удалить точку.
По мере измерения точек, область Сообщение показывает количество оставшихся точек. Если измеряются все шесть точек, в области отображается: Получено 6 точек. Матрица обновляется, показывая, что было создано исходное базирование.
- Чтобы сохранить параметры этого исходного базирования в файл матрицы (.mat) для дальнейшего использования, нажмите кнопку Сохранить и укажите имя файла.
- Нажмите OK, чтобы закрыть диалог и сохранить изменения.
Чтобы открыть преобразование, щелкните правой кнопкой мыши по СКМ (СК матмодели) в последовательности измерения и в контекстном меню выберите опцию Редактировать исходное базирование.
