Панель Экспорт

Используйте панель «Экспорт», чтобы экспортировать данные облака точек в файл.

Прим.: Параметры экспорта облака точек доступны только для измерений под управлением ЧПУ или вручную.

Экспорт данных облака точек

1. Чтобы экспортировать все точки в облаке точек, выберите объект облака точек в последовательности измерения и перейдите на вкладку «Облако точек» > панель «Экспорт» > «Облако точек». Чтобы экспортировать заданные точки из облака точек, выберите точки, которые требуется экспортировать, и перейдите на вкладку «Облако точек» > панель «Экспорт» > «Точки».

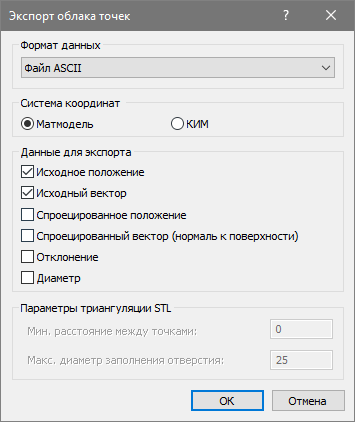

   Открывается диалог Экспорт облака точек.



2. В списке Формат данных выберите формат экспорта данных.
3. Выберите Систему координат, в которой необходимо экспортировать положения точек.
4. Если вы выбрали Формат данных как файл ASCII, то выберите данные, которые хотите экспортировать для каждой точки. Выберите:
   • Исходное положение, чтобы экспортировать значения X, Y Z.
   • Исходный вектор, чтобы экспортировать значения I, J, K.
   • Спроецированное положение, чтобы экспортировать значения X, Y и Z для точки при проецировании на поверхность матмодели.
   • Спроецированный вектор, чтобы экспортировать значения I, J, K для точки при проецировании на поверхность матмодели.
   • Отклонение, чтобы экспортировать расстояние между положением точки и поверхностью матмодели.
   • Диаметр, чтобы экспортировать диаметр щупа.
5. Если вы выбрали Формат данных как Stereolithography ASCII или Stereolithography Binary, введите Параметры триангуляции STL для управления выходными данными сетки:
   • Минимальное расстояние между точками задает размер треугольников в сетке. Любые точки, которые находятся ближе, чем на заданном расстоянии, рассматриваются как одна точка. Значение расстояния определяет размер треугольников в сети. При использовании меньших значений получается более сглаженная сеть. Нулевое значение исключает только повторы.
   • Макс. диаметр заполнения отверстия — задает максимальный диаметр отверстий, которые могут быть автоматически заполнены. Отверстия, диаметр которых равен или меньше этого значения, обрабатываются как деталь поверхности; отверстия с диаметром больше этого значения обрабатываются как отверстия.
6. Нажмите Далее. Откроется диалог Сохранить как.
7. В диалоговом окне Сохранить как укажите папку и файл для экспорта данных, а затем нажмите ОК. PowerInspect экспортирует данные и выводит сообщение о подтверждении.
