В двухстоечном режиме Мастер замены щупа/стойки работает примерно также как в одностоечном режиме, за исключением того, что вам также нужно указать стойку, на которой вы хотите сделать изменения. В двухстоечном режиме также присутствует третий параметр, который позволяет переключать объекты между стойками.
Чтобы заменить угол наклона щупа:
- Выберите вкладку «Траектория» > панель «Сервис» > «Мастер замены щупа».

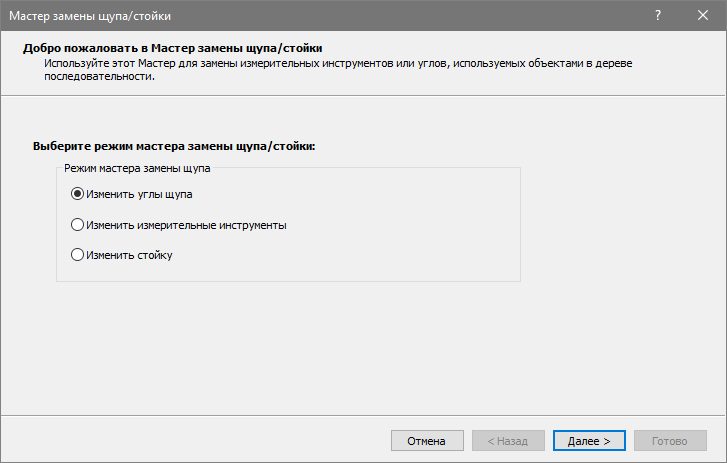

Откроется Страница 1 Мастера замены щупа/стойки.
- Выберите Изменить углы щупа и нажмите Далее. Откроется Страница 2.
- В разделе Выберите углы измерительного инструмента, который хотите заменить выберите Стойку, на которой выполняете изменения, а затем выберите угол щупа, который необходимо заменить.
- В разделе Выберите углы измерительного инструмента, которыми нужно заменить выберите новый угол наклона для инструмента.
- Нажмите Далее. Страница 3 перечисляет объекты последовательности, использующие текущий угол.
- Отмените выделение объектов, которые не требуется обновлять, и нажмите Далее. Страница 4 показывает изменения, сделанные мастером.
- Нажмите Готово, чтобы закрыть Мастер.
Чтобы заменить измерительный инструмент:
- Выберите вкладку «Траектория» > панель «Сервис» > «Мастер замены щупа».
Откроется Страница 1 Мастера замены щупа/стойки.
- Выберите опцию Изменить измерительные инструменты и нажмите Далее. Откроется Страница 2.
- В разделе Выберите измерительный инструмент, который хотите заменить выберите Стойку, на которой выполняете изменения, а затем выберите инструмент, который требуется заменить.
- В разделе Выберите измерительный инструмент, которым нужно заменить, выберите инструмент для замены.
- Нажмите Далее. На странице 3 содержится список объектов «Щуп и параметры», использующих текущий инструмент.
- Отмените выделение объектов, которые не требуется обновлять, и нажмите Далее. Страница 4 показывает изменения, сделанные мастером.
- Нажмите Готово, чтобы закрыть Мастер.
Для перемещения объектов между стойками:
- Выберите вкладку «Траектория» > панель «Сервис» > «Мастер замены щупа».
Откроется Страница 1 Мастера замены щупа/стойки.
- Выберите опцию Изменить стойку и нажмите Далее. Страница 2 мастера показывает стойки машины и инструменты, доступные для каждой из стоек.

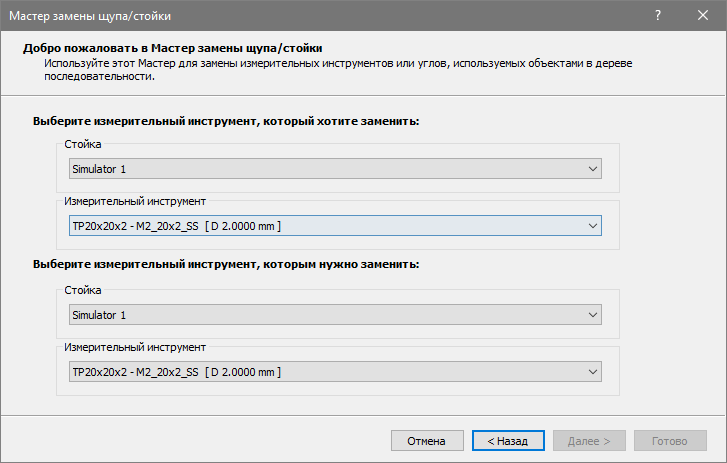

- В разделе Выберите измерительный инструмент, который хотите заменить выберите Стойку, использующуюся объектами Щуп и параметры, которые необходимо переключить, и Измерительный инструмент, который требуется заменить.
- В разделе Выберите измерительный инструмент, которым нужно заменить выберите Стойку, на которую требуется переключить объекты, и Измерительный инструмент, которым необходимо измерить эти объекты.

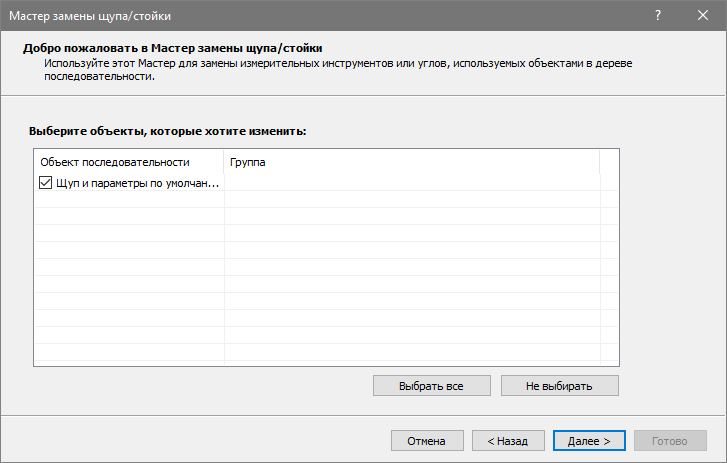

- Нажмите Далее. Страница 3 мастера показывает объекты «Щуп и параметры», которые используют эту стойку, а также выбранную комбинацию измерительного инструмента, а также измеряемые объекты, которые используют эти объекты «Щуп и параметры».
- Снимите выделение со всех объектов Щуп и параметры, которые не требуется переключать.

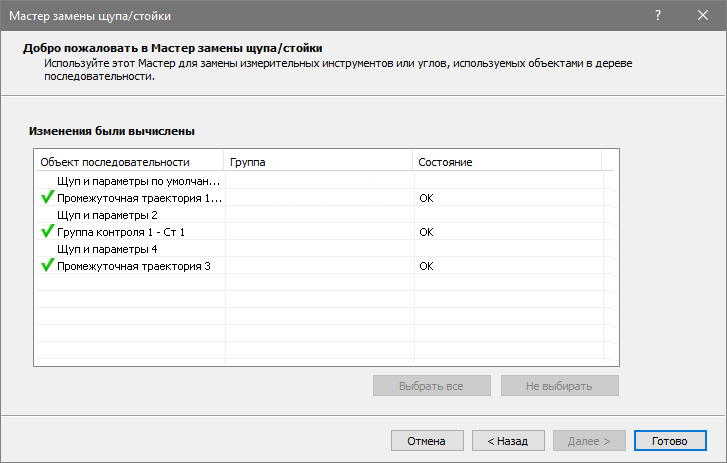

- Нажмите Далее. Мастер назначает выбранные объекты другой стойке и выводит результаты на странице 4.
- Нажмите Готово, чтобы закрыть Мастер.
