PowerInspect использует цвет, чтобы показать состояние измерения для точек, отображающихся на виде матмодели.
Геометрические объекты
Цвета текста в выносках отражают состояние измерения для каждого объекта. По умолчанию:
- Зелёный цвет означает, что измерение находится в пределах допуска.
- Красный цвет означает, что измерение находится выше зоны допуска.
- Синий цвет означает, что измерение находится ниже поля допуска.
- Золотой цвет означает, что объект не измерен.
- Черный означает, что объект еще не был измерен (например, номинальные объекты), или измерения не были сравнены с номинальными значениями элемента.

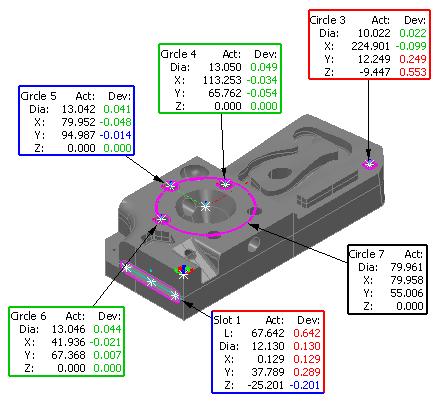

Цвета также используются для границ выносок объекта, показывая, что измерения находятся выше или ниже допуска. Например:
Прим.: PowerInspect показывает индикаторы допуска, только когда в диалоговом окне объекта выбран параметр Использовать номиналы. Когда этот флажок установлен, параметры вывода в отчет для объекта определяют, какой индикатор допуска отображается. Если в отчет включаются какие-либо измерения, выходящие за пределы допуска, то у элемента появляется значок, показывающий, что объект за пределами допуска, а также граница выноски. Если в отчет не включаются измерения, выходящие за пределы допуска, то у элемента появляется значок, показывающий, что объект в пределах допуска, даже если некоторые из измерений находятся за пределами допуска.

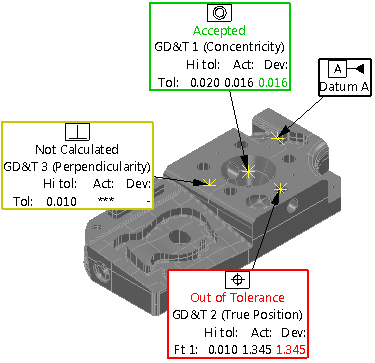

Объекты ДФиР
Цвета границ выносок отражают состояние измерения для каждого объекта:
- Зелёный цвет означает, что значения измерений находятся в пределах допуска.
- Красный цвет означает, что значения измерений лежат за пределами допуска.
- Желтый цвет означает, что значения измерений не вычислены.
- Черный цвет означает, что измерение объекта не выполнялось (например, системы координат объекта ДФиР).

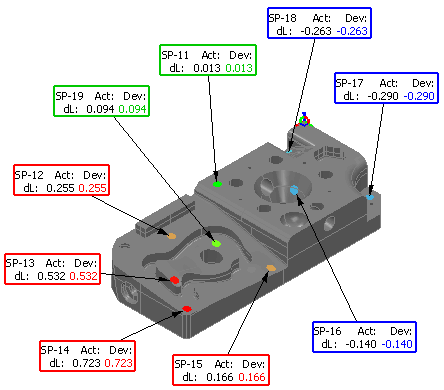

Точки контроля поверхности
Цвет конфетти или отрезков означает состояние измеренных точек:
- Зеленые точки в пределах допуска.
- Красные точки лежат выше зоны допуска.
- Синие точки лежат ниже зоны допуска.
Совет: Вы можете изменить цвета допуска на странице Цвет диалоге Настройки.
