Создание объекта «Базовый элемент ДФиР»

Объекты «Базовый элемент ДФиР» используются для определения элементов, которые будут использоваться в качестве СК в объектах ДФиР, а также для назначения имен этим СК. Использование объектов «Базовый элемент ДФиР» дает два преимущества:

• Вы можете задать символ элемента для базового элемента, чтобы вы могли использовать один и тот же символ для базового элемента ДФиР и для матмодели.
• Вы можете задать и изменить объекты базового элемента, использующиеся в нескольких измерениях ДФиР, изменив опорный элемент, использующийся в объекте базового элемента ДФиР.

Создание объекта «Базовый элемент ДФиР»

1. Откройте группу контроля геометрии в последовательности измерения.
2. Перейдите на вкладку «Геометрия» > панель «ДФиР» > «Базовый элемент». Откроется диалоговое окно Базовый элемент ДФиР.
3. Чтобы исключить этот объект из отчета, снимите выделение с опции Выводить в отчёт.
4. В поле Символ базового элемента введите имя, которое хотите использовать для базового элемента, когда он отображается в окне управления. Вы можете задать одну или несколько заглавных букв, кроме I, O и Q.
5. По умолчанию имя, которым объект «Базовый элемент ДФиР» обозначается в последовательности измерения и в других объектах, основано на Символе базового элемента. Чтобы задать другое имя для этого объекта, нажмите и отредактируйте поле Имя.
6. В списке Опорный элемент выберите объект, который необходимо использовать как базовый элемент.

   Убедитесь в том, что опорный элемент лежит в пределах углового допуска всех объектов, с которыми он связан.

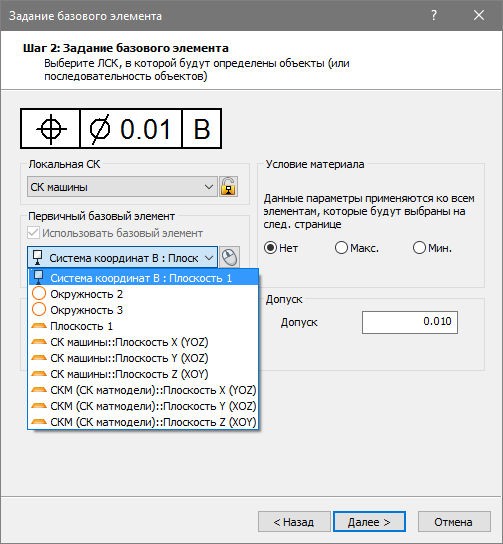

7. Нажмите ОК, чтобы создать объект «Базовый элемент ДФиР» и закрыть диалоговое окно. Объект доступен для выбора в списках Базовый элемент объектов измерения ДФиР. Например:



Вы можете определить, когда объект «Базовый элемент» используется в объекте ДФиР, по фону символа в окне управления: для объектов «Базового элемента ДФиР» фон символа белый; для объектов последовательности фон символа заштрихованный.
