Если вы используете индексируемую измерительную головку на станке с ЧПУ, можно использовать Мастер замены щупа для поиск определенного угла наклона щупа в объектах «Щуп и параметры» и замены их на другие.
Прим.: Если документ редактируется для использования на станках КНС, изменить углы щупа нельзя.
Чтобы заменить угол наклона щупа:
- Выберите вкладку «Траектория» > панель «Сервис» > «Мастер замены щупа». Откроется Мастер замены щупа.
- Выберите Изменить углы щупа и нажмите Далее. В Мастере перечислены углы щупа, которые в настоящий момент используются в последовательности измерения, и доступные замены.

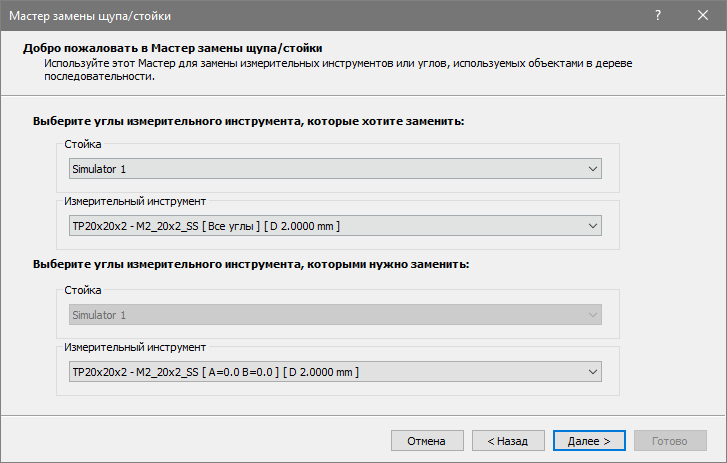

- В разделе Выберите углы измерительного инструмента, которые требуется заменить выберите необходимые углы.
- В разделе Выберите углы измерительного инструмента, которыми нужно заменить выберите новый угол наклона для инструмента.
- Нажмите Далее. Мастер перечисляет объекты последовательности, использующие текущий угол.

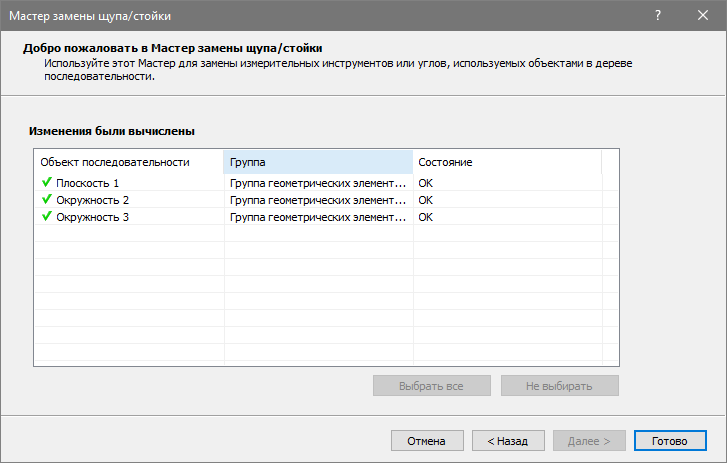

- Отмените выделение объектов, которые не требуется обновлять, и нажмите Далее. Мастер показывает изменения, сделанные мастером.
- Нажмите Готово, чтобы закрыть Мастер.
