Вид матмодели показывает:
- Первые столкновения и перемещения за пределами границ в траектории.
- Все недопустимые и отсутствующие касания в траектории.
Ошибки отображаются с помощью комбинации цветокодированных линий и символов. Цветокодирование такое же, как то, что используется для значков состояния траектории, отображающихся в последовательности измерения.
- Желтый— перемещение за границы
- Оранжевый— столкновение
- Синий— отсутствующее касание
- Фиолетовый– непредусмотренное касание
- Серый– неопределенный щуп или траектория
Пример:

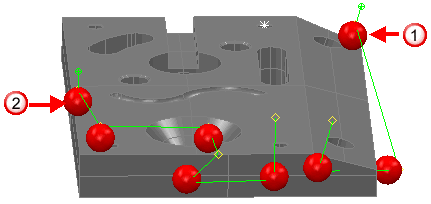

На следующей матмодели показаны точки касания в двух группах контроля поверхности:
Где:
показывает начало первой группы контроля.
показывает начало второй группы контроля.
При просмотре на виде матмодели отображаются следующие цвета и символы проверки:
Значок ошибки и траектория, показанная оранжевым, обозначают столкновение.
Траектория продолжается оранжевым цветом, показывая другое столкновение. Значок столкновения отображается только для первого столкновения в траектории, поэтому здесь символ не показан.
Траектория становится зеленой, показывая, что на этом участке нет ошибок.
Траектория становится серой, показывая, что участок не проверен.
Траектория для второй группы контроля поверхности зеленая, что показывает, что ошибки не обнаружены.
Желтый значок указывает на выход за границы. Траектория также показана желтым.
