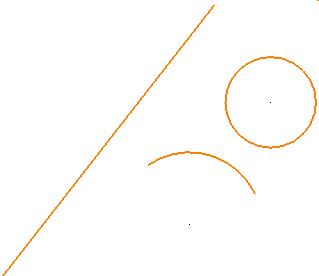

В этом примере рассмотрено, как создать дугу, касательную к другим объектам, с помощью вкладки Редактор кривых. Начнем с создания простой линии, дуги и окружности.
- Выберите вкладку «Редактор кривых» > панель «Создать» > «Окружности и дуги» > «Дуга по трем точкам».
- Выберите линию для обозначения начальной точки дуги (точка
). - Выберите окружность для обозначения конечной точки дуги (точка
). - Выберите дугу для обозначения средней точки дуги (точка
).
PowerMill создает дугу, которая касательна ко всем трем объектам, и открывает диалоговое окно Подтверждение дуги.
- При наличии нескольких решений PowerMill предоставляет только одно из них, но позволяет вам выбрать другое, нажав на кнопку Другое решение.
- Когда вы выберете подходящее решение, нажмите ОК.
Только объекты в начале и в конце обрезаются (или продляются), средний объект никогда не обрезается (и не продляется). Незамкнутые кривые (дуги и линии) могут обрезаться, а замкнутые кривые (окружности) никогда не обрезаются.
Удерживание клавиши SHIFT при выборе третьего объекта пресекает обрезку (или продление) начального и конечного объектов.
Подробности смотрите в разделах Создание дуги по трем точкам и Пример создания окружностей и дуг.
