Создание хвостовика

Этот пример показывает, как создавать хвостовик для определенного инструмента.

1. Щелкните правой кнопкой мыши по инструменту в Проводнике.
2. В контекстном меню отдельного инструмента выберите Параметры.
3. Выберите вкладку Хвостовик в диалоге Инструмент.
4. Нажмите кнопку Добавить компонент , чтобы добавить первую часть хвостовика.
5. Заполните раздел Размеры вкладки Хвостовик следующим образом:
   1. Верхний диаметр — 15
   2. Нижний диаметр — 15
   3. Длина — 20
6. Нажмите кнопку Добавить компонент еще раз, чтобы добавить вторую часть хвостовика.
7. Заполните раздел Размеры вкладки Хвостовик следующим образом:
   1. Верхний диаметр — 25
   2. Нижний диаметр — 25
   3. Длина — 20

   Чтобы отредактировать отдельные компоненты хвостовика, в разделе Компоненты выберите часть хвостовика, которую нужно отредактировать. Выбранная часть становится светло-зеленой, и в разделе Размеры отображаются значения для редактирования. Чтобы удалить отдельный компонент хвостовика, в разделе Компоненты выберите компонент хвостовика, который нужно удалить, и нажмите кнопку Удалить компонент хвостовика .

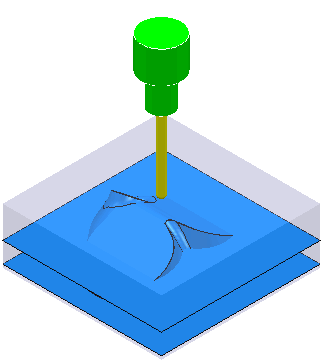

8. Нажмите Закрыть. Инструмент и хвостовик отображаются в графическом окне:
