Пример кругового массива

В этом примере показано, как создать несколько поворотов траектории с помощью дугового шаблона.

Используется модель Blisk_Simple.dgk из папки Examples с траекторией обработки лопаток в качестве активной траектории. Торец XY используется как главная рабочая плоскость.

1. Выберите вкладку «Правка траектории» > панель «Правка» > «Трансформировать», чтобы открыть вкладку Трансформация траектории.
2. Выберите вкладку «Трансформация траектории» > панель «Трансформировать» > «Массив», чтобы открыть диалоговое окно Массив.
3. Выберите вкладку Круговой и введите Число - 18.

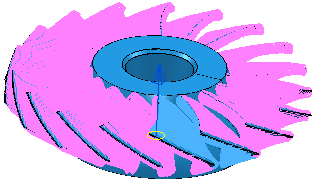

   Траекторий должны повернуться вокруг центра ступицы. Если это так, то перейдите к шагу 4. Если траектория не повернута вокруг своего центра, вернитесь к шагу 3.

4. Нажмите и введите координаты 0 0 0 в в Строке состояния и нажмите клавишу Enter.
5. Нажмите Принять.



6. Измените главную рабочую плоскость на торец YZ .
7. На вкладке Круговой введите:
   1. Число - 4.
   2. Радиус - 600.
   3. Нажмите и введите координаты 0 0 -400 в в строке состояния и нажмите клавишу Enter.
   4. Нажмите Принять.

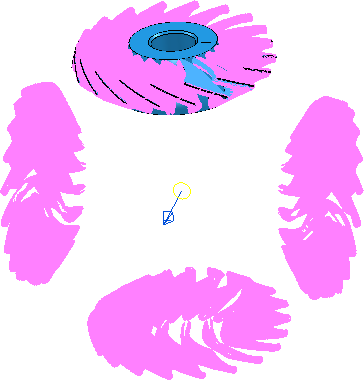

8. Щелкните вкладку «Трансформация траектории» > панель «Готово» > «Принять», чтобы принять изменения и создать траектории-копии.
