Чистовая обработка поверхности

Страница Чистовая обработка поверхности похожа на страницу чистовой обработки Проекция поверхности, но здесь нет проекции. Чистовая обработка поверхности обрабатывает только выбранную поверхность и не пытается обрабатывать другие поверхности.

Сторона — Выберите, ведется ли обработка Снаружи или Внутри.

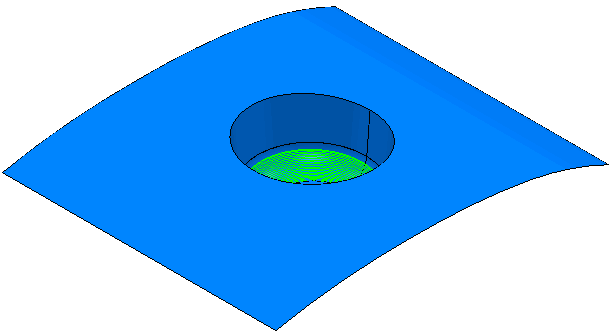

Сторона поверхности - Снаружи

Сторона поверхности - Внутри

Шаг обработки — Выберите единицы измерения шага и ограничений.

• Расстояние — Физическое расстояние, определяющее шаг и ограничения. Первый и последний проход находятся на кромке поверхности. Промежуточные проходы находятся на расстоянии, которое не больше заданного Шага.
• Параметрически — Параметризация поверхности определяет шаг и ограничения.
• Нормализовано — Нормализованное значение поверхности ( в диапазоне [0,1]) определяет шаг и ограничения. Например, если минимальный U равен 1, а максимальный U равен 5, то:

Параметрически	Нормализовано
1	0
2	0.25
3	0.5
4	0.75
5	1

Безопасное отклонение — Введите максимальное расстояние, измеряемое по нормали к поверхности, на которое может переместиться инструмент для поиска безопасного положения. Если этого коридора становится недостаточно, то инструмент отводится в направлении оси инструмента, чтобы избежать зарезания.

Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.

Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск, чтобы разделить поле Припуск на поля Радиальный припуск и Осевой припуск. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.

Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.

Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.

Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.

Шаг — Введите расстояние между следующими друг за другом проходами.

• Копировать из Ае инструмента — нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
• Изменён — Когда отображено, показывает значение, введенное вами (или другим пользователем). Нажмите , чтобы изменить это значение на автоматически вычисляемое значение.
• Шаг — Введите расстояние между следующими друг за другом проходами.

  Если вы вводите значение Шаг, изменится на .

• Высота гребешка — Введите максимальную высоту гребешка и используйте это значение для определения шага. PowerMill вычисляет шаг обработки таким образом, чтобы высота гребешка не превышала допуск обработки. Шаг рассчитывается для текущего инструмента при обработке стенки, наклоненной под углом 45. Это наихудшее условие, дающее максимальную высоту гребешка.



  Шаг по Z

  Шаг

  Высота гребешка

  Подробности смотрите в разделе Связь между шагом и высотой гребешка.

Прим.: Если вы задали Шаг для Чистовой обработки поверхности, то он является шагом точки контакта инструмента. Графическое изображение траектории в PowerMill показывает положение кромки инструмента. В связи с этим возникают определенные ситуации (особые геометрические параметры детали и инструмента), когда представление траектории в PowerMill выглядит так, как будто шаг не соблюдается. Но это не так. Если вы создадите траекторию точки контакта, то сможете увидеть, что шаг соблюдается.
