Пример создания встроенного шаблона

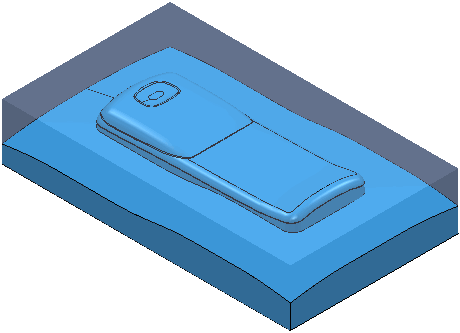

Этот пример показывает, как создавать встроенный шаблон. В нем используется модель phone.dgk из папки Examples, для которой была задана простая прямоугольная Заготовка.

Сначала нужно создать шаблон, а потом его встроить.

1. Выберите вкладку «Шаблон» > панель «Создать» > «Шаблон».
2. Выберите вкладку «Шаблон» > панель «Файл» > «Импорт».

   Откроется диалог Открыть шаблон.

3. Нажмите , чтобы открыть папку Examples, затем откройте папку Patterns.

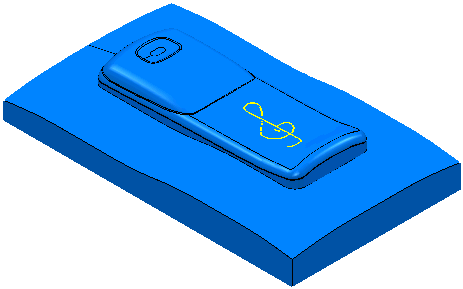

4. Выберите шаблон TrebleClef.dgk и нажмите Открыть.



5. Чтобы встроить кривую, в меню отдельного шаблона выберите «Правка» > «Встроить». Откроется диалог Встроенный шаблон.
6. В диалоге Встроенный шаблон:
   1. выберите Метод - Ближайшая точка
   2. введите Расстояние - 0.1
   3. введите Допуск - 0.1
   4. нажмите Применить.

   Создаётся Встроенный шаблон, который отмечен значком в Проводнике. Исходный шаблон также остается.



Теперь этот встроенный шаблон можно использовать для создания траектории обработки по встроенной кривой как траекторию гравировки или точки контакта.
