Используйте страницу Чистовая 3D смещением, чтобы создать серии смещений, начинающихся на наружной границе и смещающихся по направлению к центру.
Шаблон — Задает форму смещений. Если шаблон не задан, то смещается заготовка.

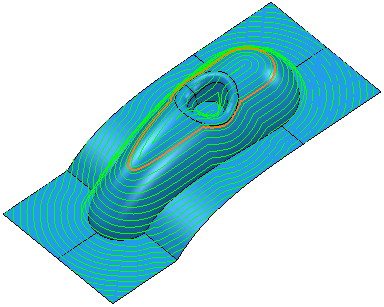

- Если шаблон не выбран и задана заготовка по размерам модели, то создается эта траектория.

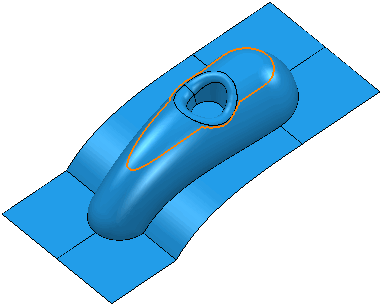

- Если вы выберете этот шаблон:
Генерируется следующая траектория:
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано
, значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Нажатие на открывает вкладку Укажите объект. Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.
Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон. Это дает мощное и быстрое средство извлечения геометрии кривой из модели поверхности и копирования ее в активный шаблон или границу. Подробности смотрите в разделе Пример набора кривых.
Направление смещения — Задайте направление для вычисления смещения траектории.
- Внутрь — Смещение траектории вычисляется снаружи внутрь.
- Наружу — Смещение траектории вычисляется изнутри наружу.
Спираль — Выберите, чтобы создать спиральную траекторию 3D смещения, сконвертировав несколько замкнутых контуров в одну спираль.

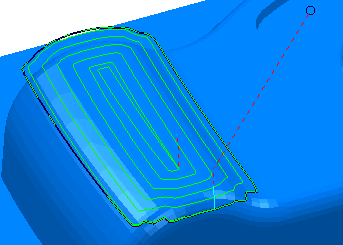

Спираль включена:

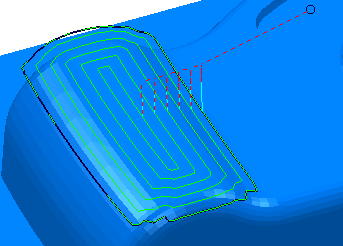

Спираль выключена:
Это сводит к минимуму число подъемов инструмента и деформацию инструмента, и максимально увеличивает время резания, при этом сохраняя более постоянные условия резания.
Сглаживание — Выберите, чтобы сглаживать смещения сегментов траектории над моделью.
Сглаживание включено:
Сглаживание выключено:
По центру — Выберите, чтобы включить проход по центральной линии угловых соединений траектории. Это удаляет маленькие гребешки, создаваемые на соединениях.
Параметр «По центру» выключен:
Параметр «По центру» включен:
Задать число проходов — Введите максимальное количество смещений, используемых для траектории.
Если Задать число проходов не выбрано:
Если Задать число проходов выбрано, а количество смещений равно 5, получим:
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Шаг — введите расстояние между следующими друг за другом проходами.
Копировать из Ае инструмента — нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
Изменён — Когда отображено, показывает значение, введенное вами (или другим пользователем). Нажмите , чтобы изменить это значение на автоматически вычисляемое значение.
Шаг — Введите расстояние между следующими друг за другом проходами.
Если вы вводите значение Шаг,
изменится на .
Высота гребешка — Введите максимальную высоту гребешка и используйте это значение для определения шага. PowerMill вычисляет шаг обработки таким образом, чтобы высота гребешка не превышала допуск обработки. Шаг рассчитывается для текущего инструмента при обработке стенки, наклоненной под углом 45
. Это наихудшее условие, дающее максимальную высоту гребешка.
Шаг по Z
Шаг
Высота гребешка
Подробности смотрите в разделе Связь между шагом и высотой гребешка.
