Диалог Трансформировать выбранные

Используйте диалог Трансформировать выбранные, чтобы перемещать, вращать, масштабировать или зеркально отражать группу. Он доступен из меню отдельной группы «Правка» > «Трансформировать».

Группа — Выберите группу для трансформирования.

Активная ЛСК — Выберите ЛСК, используемую для трансформации.

Переместить — Используйте эти опции для перемещения группы вдоль указанной оси на выбранное расстояние. Введите значение в поле Расстояние и нажмите одну из кнопок , или , чтобы переместить группу на заданное расстояние в направлении выбранной оси.

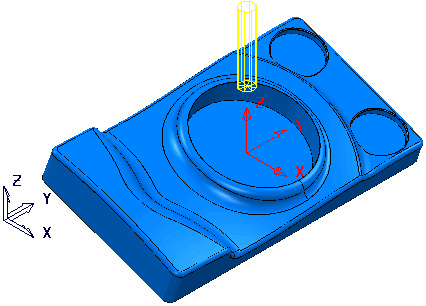

Это изменит это:

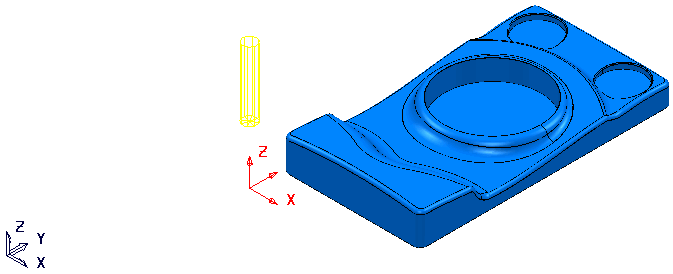

на это:

В примере выше траектория перемещена по на Расстояние в 200 мм. Перемещение выполняется относительно начала локальной системы координат, используемой для создания исходной траектории.

Повернуть — Нажмите, чтобы повернуть группу на заданный угол вокруг выбранной оси. Введите значение поворота в поле Угол и нажмите на кнопку , или , чтобы повернуть группу вокруг выбранной оси.

Это изменит это:

на это:

В примере выше траектория повернута вокруг на угол, равный 20. Поворот выполняется относительно начала локальной системы координат, используемой для создания исходной модели.

Масштаб — Используйте эти опции для масштабирования группы относительно указанной оси на указанный коэффициент. Введите значение в поле Угол и нажмите на кнопку , или , чтобы масштабировать группу относительно выбранной оси.

Масштабирование выполняется вокруг активной ЛСК. Если нет активной ЛСК, масштабирование выполняется относительно соответствующей оси глобальной системы координат.

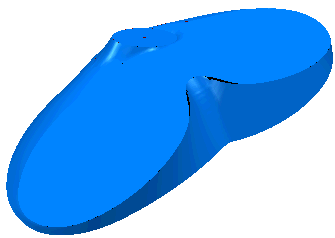

Масштабирование модели по с Масштабом, равным 2, изменит это:

на это:

Отразить — Нажмите, чтобы зеркально отразить выбранную модель вдоль выбранных основных плоскостей активной ЛСК. Если нет активной ЛСК, то модель отражается относительно соответствующей плоскости глобальной системы координат.

Зеркальное отражение модели относительно изменит это:

на это:

Прим.: Нажмите , или , чтобы зеркально отразить группу и развернуть все поверхности.

Перенести в локальную СК — Нажмите, чтобы переместить группу таким образом, чтобы она располагалась в том же месте относительно активной ЛСК, как это было относительно глобальной СК.

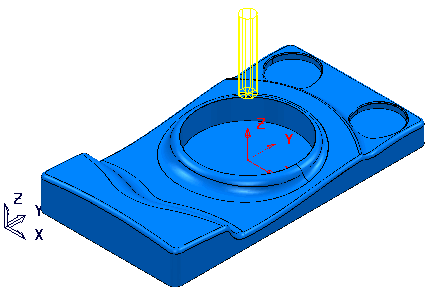

Это изменит это:

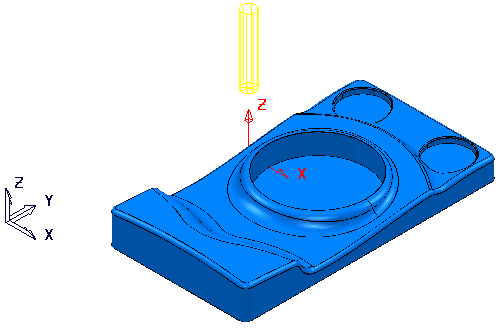

на это:

Перенести в глобальную СК — Выберите, чтобы переместить группу таким образом, чтобы она располагалась в том же месте относительно глобальной СК, как это было относительно активной ЛСК.

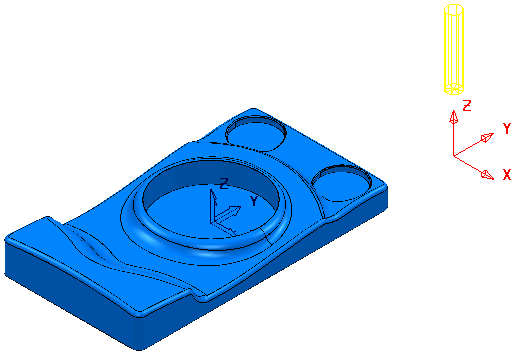

Это изменит это:

на это:

Локальная СК расположена в середине детали, а глобальная - на углу.
