Диалог Вставить и изменить скругления

Используйте диалог Вставить и изменить скругления, чтобы вставить и отредактировать дуги в контурах, содержащих линии и дуги.

Выберите вкладку «Инструменты кривых» > панель «Сегменты» > «Вставить/Изменить скругления», чтобы открыть диалоговое окно Вставить и изменить скругления.

Прим.: Необходимо выбрать контур, содержащий только дуги и линии, чтобы активировать эту опцию.

Эта диалог содержит следующее:

Введите радиус — Введите радиус скругления.

Если вы выберете определенную точку или центр дуги, то скругление будет применено только к этой точке или дуге.

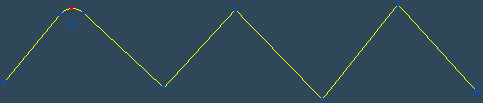

Начнём с этой кривой:

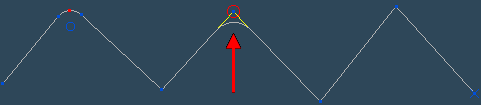

Выбор одной точки и ввод радиуса дает:

Если вы не выбрали точки или дуги, скругление применяется:

• К любым точкам, расположенным между двумя прямыми и любыми существующими отрезками дуг, если выбрана вкладка Выбранные.

  Начнём с этой кривой:

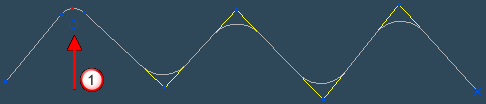

  Введение радиуса на вкладке Выбранные дает:



  Это изменяет скругление в , также добавляя скругления между двумя прямыми.

• К любым точкам, имеющим переломы касательных, если выбрана вкладка Все переломы.

  Начнём с этой кривой:

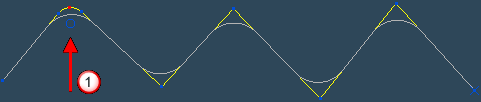

  Введение радиуса на вкладке Все переломы дает:



  Скругление в не изменяется.
