Используйте страницу Чистовая 4-осевая, чтобы создавать траекторию, поворачивая деталь вокруг оси X, в то время как линейные перемещения осуществляются по осям Y и Z.

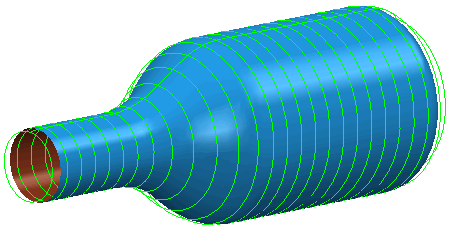

Пределы по X — Введите абсолютные пределы чистового прохода вдоль оси Х Значения можно ввести вручную или определить автоматически с помощью кнопки
Установить по X пределам заготовки.
Пределы по X задаются кнопкой Сброс к ограничениям заготовки:

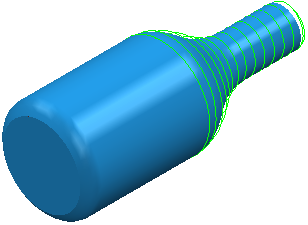

Пределы по X: Начало - 50 и Конец - 102:
Стиль — Выберите технологию фрезерования (Круговой, Линия или Спираль).
- Круговой — Выберите эту опцию, чтобы деталь поворачивалась вместе с инструментом в заданном положении, эффективно обрабатывая окружность. Инструмент затем выполняет необходимый шаг и обрабатывает следующую окружность.
- Линия — Выберите эту опцию, чтобы инструмент перемещался вдоль оси X на всю длину обрабатываемой области, а поворот осуществляется только в конце каждого прохода.
- Спираль — Выберите эту опцию, чтобы деталь обрабатывалась по спирали непрерывно на всю свою длину. Для обеспечения чистой обработки на обоих концах выполняется полная окружность.

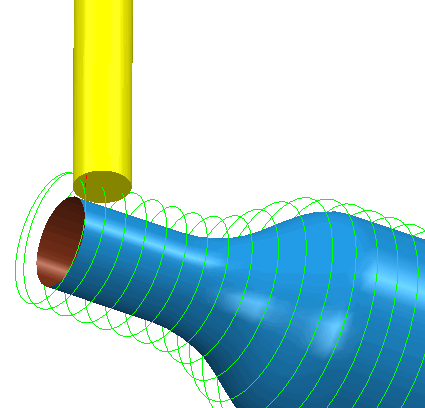

Смещение Y — Введите ненулевое расстояние, чтобы избегать резания центром инструмента.
Y смещение, равное 0, режет центром инструмента.
Y смещение, равное 10, режет точкой на инструменте, расположенной в 10мм от его центра.
Угловые пределы — Введите угловые положения, в которых будет начинаться и заканчиваться обработка. Это доступно только при фрезеровании по окружности или по линии. Поле Начало задает угловое положение, в котором начинается обработка. а поле Конец задает конечное положение.

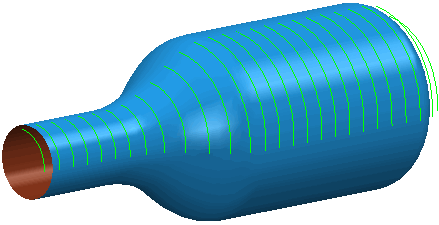

Начальный угол — 0
и Конечный угол — 360.
Начальный угол — 0 и Конечный угол — 90.
Угловые ограничения измеряются в направлении против часовой стрелки, если смотреть вдоль положительной оси X. Обрабатываемая область находится между начальным и конечным углами.
- начальный угол
- конечный угол
До полной окружности — Нажмите, чтобы выполнить обработку на все 360.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Шаг —введите расстояние между следующими друг за другом проходами.
Копировать из Ае инструмента — нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
Изменён — Когда отображено, показывает значение, введенное вами (или другим пользователем). Нажмите , чтобы изменить это значение на автоматически вычисляемое значение.
Шаг — Введите расстояние между следующими друг за другом проходами.
Если вы вводите значение Шаг,
изменится на .
Высота гребешка — Введите максимальную высоту гребешка и используйте это значение для определения шага. PowerMill вычисляет шаг обработки таким образом, чтобы высота гребешка не превышала допуск обработки. Шаг рассчитывается для текущего инструмента при обработке стенки, наклоненной под углом 45. Это наихудшее условие, дающее максимальную высоту гребешка.
Шаг по Z
Шаг
Высота гребешка
Подробности смотрите в разделе Связь между шагом и высотой гребешка.
