Выбор кривых для создания контуров

Когда панель инструментов Создать контур отображена, то местоположение, где вы выбираете кривую, влияет на направление контура по умолчанию.

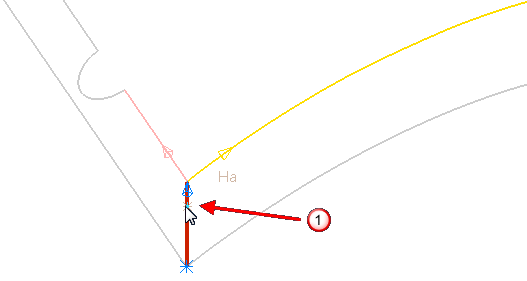

Направление вперёд указывает на конец кривой, ближайший к выбранной точке. Так, выбор кривой в точке дает направление вверх.

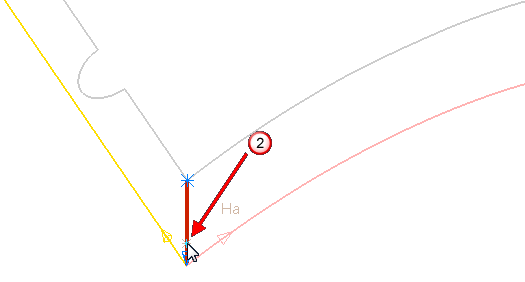

Выбор кривой в точке дает направление вниз.

• Синяя звёздочка (*) обозначает начальную точку контура.
• Синяя стрелка обозначает текущую конечную точку контура.
• Чтобы продлить или изменить контур, или нажмите на следующую кривую, или используйте кнопки проигрывания.



  Когда контур создан, нажмите или , чтобы принять или отменить созданный контур.

• Красная кривая показывает текущие габариты контура.
• Розовая кривая показывает направление, которому следует PowerMill, если нажать или . Также можно выбрать это направление, нажав на розовую кривую.
• Жёлтая кривая показывает альтернативное направление. Чтобы выбрать это направление, щёлкните по жёлтой кривой.
