Пример создания линий с использованием разумного курсора

Этот пример показывает, как Разумный курсор помогает в создании линий, показывая динамические подсказки:

Выберите вкладку «Шаблон» > панель «Создать» > «Шаблон», чтобы создать новый шаблон.
Выберите вкладку «Шаблон» > панель «Правка» > «Редактор кривых», чтобы открыть вкладку Редактор кривых.
Выберите вкладку «Редактор кривых» > панель «Создать» > «Линии» > «Непрерывная». Появится панель инструментов Непрерывная линия, а изображение курсора изменится на перекрестие .

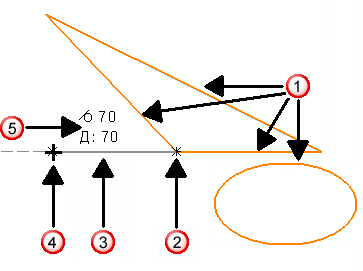

В графическом окне укажите первую точку и переместите курсор, чтобы начать создание линии. Разумный курсор покажет маркер с текущей длиной линии, а при приближении к горизонту и вертикали покажет вспомогательные линии, облегчающие привязку.
Щелкните еще раз, чтобы задать конечную точку линии. Перекрестие сменится на .
Постройте вторую линию, перпендикулярно первой.

Разумный курсор показывает вспомогательные линии и два маркера. показывает, что линия проведена перпендикулярно. показывает длину линии.
Завершите построение линии двойным щелчком по последней точке.

Совет: Маркеры, отображаемые Разумным курсором, помогают оценить угол, направление, длину и привязки к ключевым точкам и существующим объектам.

Контексто-зависимые маркеры, отображаемые Разумным курсором:

При наведении курсора на кривые в процессе построения курсор изменяется, чтобы отразить важные отношения:

— вспомогательная линия параллельна одной из осей главной плоскости редактирования.
— вспомогательная линия перпендикулярна касательной.
— вспомогательная линия касательна к кривой
— двойной щелчок по этой точке заканчивает кривую или линию.
— разумный курсор привязывается к кривой, но не к ключевой точке.
— ключевая точка кривой имеет геометрическое значение, например, средняя точка.
— точка пересечения двух кривых.
— средняя точка кривой.
— длина вспомогательной линии.
— угол сектора дуги.
— радиус дуги.
— начало локальной или глобальной системы координат.
— центр дуги.
— начальная или конечная точка кривой.
